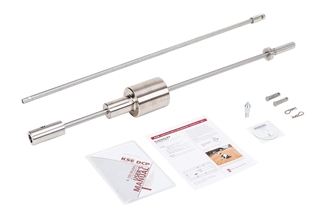

Penetrómetro de cono dinámico (martillo de masa única) Gilson SF-10
Consultar tiempo de importación y entrega.
Vea nuestros productos en stock.
Los penetrómetros de cono dinámico (DCP) permiten determinar rápidamente la resistencia al corte del suelo in situ a profundidades de hasta 1,8 m (6 pies), con extensiones opcionales. Este equipo geotécnico portátil y preciso mide propiedades del suelo que se correlacionan fácilmente con los valores de la Clasificación de Soporte de California (CBR) obtenidos en campo. Diversos estudios han demostrado una correlación favorable con los resultados del módulo resiliente (valor R) obtenidos en laboratorio.
El kit del penetrómetro de cono dinámico, con un diseño original del Cuerpo de Ingenieros del Ejército de los Estados Unidos, cumple con los requisitos de la ASTM. El DCP cierra la brecha entre el diseño de pavimentos en laboratorio y el control de calidad en la construcción.
Los dispositivos DCP constan de un conjunto de accionamiento superior, un martillo de caída deslizante de una o dos masas, varillas de accionamiento inferiores y conos de penetración reutilizables o desechables. El conjunto de accionamiento superior se compone de una varilla con un mango en el extremo superior, el martillo de caída y un yunque integrado. Una conexión rápida mediante pasador lo une a la varilla de accionamiento inferior de 16 mm (5/8 pulg.) de diámetro.
Los conos de penetración multiuso de acero endurecido se enroscan en la varilla inferior, o bien se acoplan conos desechables mediante un adaptador. Los conos desechables se utilizan a menudo cuando la extracción de las puntas resulta difícil y se dejan en su lugar tras cada prueba. Ambos conos tienen un diámetro máximo de 20 mm (0,79 pulg.) y se estrechan en un ángulo de 60° hasta la punta.
La resistencia a la penetración se mide en golpes por milímetro (p/m) con el martillo de caída libre de 575 mm (22,6 pulg.). La varilla inferior de 762 mm (30 pulg.) alcanza una profundidad aproximada de 711 mm (28 pulg.) antes de que se necesiten varillas de extensión adicionales.
El diámetro del cono de la punta es mayor que el de la varilla para garantizar que la energía de penetración no se pierda por la fricción. Se pueden adquirir varillas de extensión con conexiones roscadas por separado para realizar pruebas a mayores profundidades. Consulte nuestra gama completa de penetrómetros de suelo.
El penetrómetro de cono dinámico de masa única SF-10 mide la resistencia al corte en suelos con valores CBR de 10 a 100. Este kit económico es ideal para uso ocasional en áreas donde los suelos débiles no son comunes e incluye un martillo de caída de acero de masa única de 8 kg (17,6 lb).
Los anillos de profundidad de 50,8 mm (2 pulg.) están grabados en la varilla de accionamiento inferior de 958,9 mm (37,75 pulg.). No incluye escala vertical. El modelo económico incluye una punta endurecida, dos juegos de pasadores y clips, manual, memoria USB con software y una plantilla de Excel®, y aceite lubricante 3 en 1. El manual proporciona tablas de consulta para correlacionar el número de golpes con los valores CBR y de capacidad portante. El SF-10 no incluye maletín de transporte. Los conos desechables, adaptadores y puntas endurecidas adicionales se venden por separado.
Características:
Determinación rápida de la resistencia al corte del suelo en campo hasta 1,8 m de profundidad
Las propiedades del suelo medidas se pueden correlacionar con los valores de CBR o módulo resiliente de laboratorio
Cumple con las normas ASTM
Elementos incluidos:
Penetrómetro de cono dinámico con martillo de masa simple
Punta endurecida
Varilla de accionamiento de 96,4 cm
Unidad flash USB con software y plantilla de Excel
(2) Juego de pasadores y clips
Aceite 3 en 1
