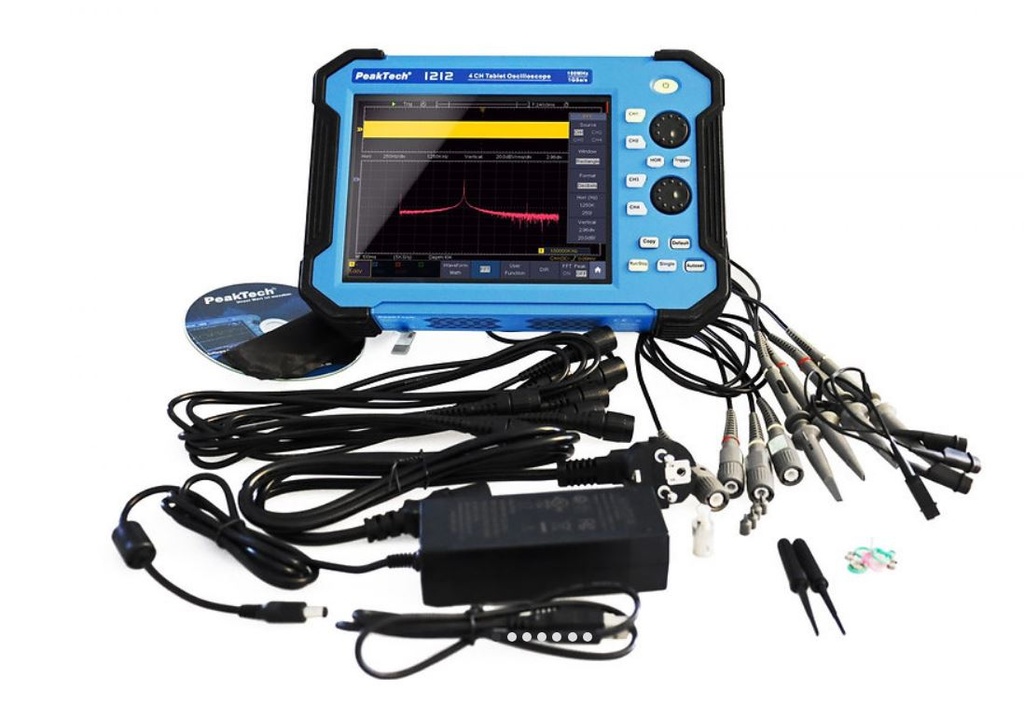

PeakTech P 1212 Osciloscopio tipo tablet 100 MHz / 4 canales / 1 GS/s

PeakTech P 1212 Osciloscopio tipo tablet 100 MHz / 4 canales / 1 GS/s

Marca: PeakTech

Descripción

Osciloscopio portátil tipo tablet de 4 canales diseñado para mediciones y análisis en aplicaciones de ingeniería eléctrica y electrónica. Integra pantalla táctil TFT de 8 pulgadas, funciones automáticas de medición, análisis FFT, modo XY y multímetro digital integrado.

Principio de funcionamiento

El equipo adquiere señales eléctricas analógicas mediante entradas BNC y las convierte digitalmente mediante conversión A/D de 8 bits para su visualización, análisis y almacenamiento en memoria interna.

Aplicaciones

Diagnóstico electrónico
Análisis de señales eléctricas
Pruebas de laboratorio
Mantenimiento industrial
Desarrollo electrónico
Mediciones en campo
Aplicaciones educativas y de ingeniería eléctrica

Tipo de muestra

Señales eléctricas analógicas

Características técnicas

Tipo de equipo: Osciloscopio portátil tipo tablet
Número de canales: 4 canales
Ancho de banda: 100 MHz
Frecuencia máxima de muestreo:

• 1 canal: 1 GS/s
• 2 canales: 500 MS/s
• 4 canales: 250 MS/s

Resolución vertical (A/D): 8 bits
Velocidad de captura de forma de onda: 45,000 wfms/s
Profundidad de memoria: 40,000,000 puntos
Tiempo de subida: < 3.5 ns
Escala vertical mínima: 1 mV/div
Escala vertical máxima: 10 V/div
Escala horizontal mínima: 2 ns/div
Escala horizontal máxima: 1000 s/div
Acoplamiento de entrada: DC, AC, GND
Impedancia de entrada: 1 MΩ ±2% en paralelo con 15 pF ±5 pF
Factor de atenuación de sonda: 0.001X – 1000X en pasos 1–2–5
Voltaje máximo de entrada: 400 V (DC + AC pico)
Límite de ancho de banda: 20 MHz / ancho de banda completo
Modos de adquisición: Normal, Peak Detect, Average
Modo XY: Sí
Función FFT: Sí
Funciones matemáticas:

• Suma
• Resta
• Multiplicación
• División
• FFT

Ventana FFT:

• Rectangular
• Hamming
• Hanning
• Blackman-Harris

Funciones automáticas:

• Autoset
• Medición automática
• Escalado automático

Modo de disparo:

• Automático
• Normal
• Single

Tipos de trigger:

• Rising-edge
• Falling-edge
• Impulse width
• Logic
• Nth Edge
• Runt
• Slope
• Timeout
• Video signal
• Window
• Bus

Fuente de trigger:

• CH1
• CH2
• CH3
• CH4

Pantalla:

• TFT táctil
• 8 pulgadas (20 cm)

Resolución de pantalla: 800 × 600 píxeles
Tipo de pantalla: Touchscreen TFT
Interfaces:

• USB
• LAN

Multímetro digital integrado: Sí
Tipo de multímetro: True RMS
Conteo del multímetro: 20,000 puntos
Mediciones del multímetro:

• Voltaje
• Corriente
• Resistencia
• Capacitancia

Alimentación:

• 110/240 V AC
• 50/60 Hz

Batería:

• Li-Ion 7.4 V
• 8000 mAh

Dimensiones: 270 × 191 × 48 mm
Categoría de seguridad: CAT II 400 V
Norma de seguridad: EN 61010-1

Que incluye el equipo y/o kit

Unidad principal PeakTech P 1212
4 sondas de osciloscopio
Cable BNC
Adaptador de alimentación
Cable de alimentación
Software para Windows
Soporte/base
Manual de usuario
