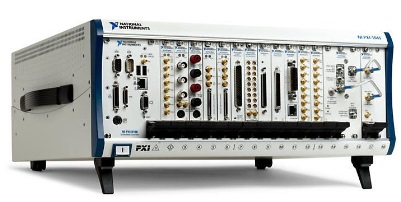

NATIONAL INSTRUMENTS PXI-1045

Chasis PXI CA universal de 18 ranuras: el PXI-1045 está diseñado para una amplia gama de aplicaciones de prueba y medición. Al configurar mediante programación los módulos de enrutamiento de disparo en el plano posterior del chasis, puede enrutar los disparos entre dispositivos con facilidad. También cuenta con un rango de temperatura extendido, dos conectores BNC de reloj de referencia externos y una fuente de alimentación extraíble de alto rendimiento con entrada de CA universal.

Las características clave del PXI-1045 incluyen lo siguiente:

• Compatibilidad de módulos PXI y CompactPCI (PICMG 2.0 R 3.0)

• Chasis de 18 ranuras de 18 ranuras

• Entrada universal de CA: voltaje automático y rango de frecuencia

• Protección contra sobrecorriente a través del interruptor automático de restablecimiento por pulsación

(no hay fusibles de entrada de CA para reemplazar)

• Transbordador modular extraíble de alimentación

• Control remoto de voltaje e inhibición a través de un conector del panel posterior

• Interruptor de encendido / apagado (en espera) en el panel frontal para un fácil acceso

• Módulo de detección de temperatura que puede ajustar la velocidad del ventilador en función de

Temperatura de admisión de aire para minimizar el ruido audible.

Tabla 1-1. Cables de corriente alterna

Estándares de referencia del cable de alimentación

Estándar 120 V (EE. UU.) ANSI C73.11 / NEMA 5-15-P / IEC83

Suiza 220 V SEV

Australia 240 V AS C112

Euro universal 230 V CEE (7), II, IV, VII IEC83

América del Norte 120 V ANSI C73.20 / NEMA 5-15-P / IEC83

Reino Unido 230 V BS 1363 / IEC83

Capítulo 1 Primeros pasos

© National Instruments Corporation 1-3 NI PXI-1045 Manual del usuario

• LED del panel frontal que puede indicar un fallo en la fuente de alimentación

• Conectores BNC REF IN y OUT de 10 MHz para sincronizar múltiples

chasis utilizando PXI_CLK10

• Encaminamiento de disparo programable PXI entre segmentos de bus PXI

• Asa de transporte para la portabilidad

• Patas basculantes para aplicaciones de mesa

• montaje en bastidor
