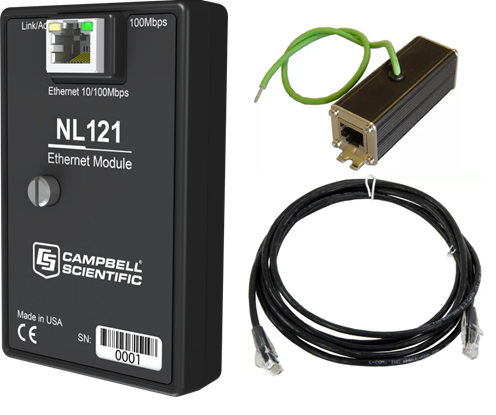

Interfaz Ethernet NL121-ST -40 a + 70°C con accesorios Campbell Scientific

Marca: Campbell Scientific / Modelo: NL21

Procedencia: Estados Unidos

Agrega conectividad Ethernet

Conecte un CR1000 o CR3000 a una red IP

·          La forma más fácil de agregar Ethernet a un CR1000 o CR3000

·          Proporciona una conexión Ethernet nativa, lo que permite que el registrador de datos se comunique directamente utilizando una variedad de protocolos de Internet.

·          Protección integrada contra sobretensiones y ESD

·          Gestión de energía controlada por el registrador de datos para operación de baja potencia

Especificaciones

·          Interfaz de registrador de datos         Puerto periférico de 40 pines en CR1000 o CR3000

·          Ethernet 10/100 Mbps, detección automática 10BaseT / 100Base-TX, full / half duplex, IEEE 802.3, auto MDI / MDI-X

·          Fuente de alimentación       12 V desde el puerto periférico de 40 pines del registrador de datos

·          El consumo de energía       58 mA (típico) / 3 mA (Ethernet apagada)

·          Rango de temperatura de funcionamiento       -40 ° a + 70 ° C

·          Dimensiones                       10,2 x 6,4 x 2,8 cm (4,0 x 2,5 x 1,1 pulg.)

·          Peso                                     66,62 g (2,35 oz)

Conformidad

·          Aplicación de la (s) Directiva (s) del Consejo Directiva de compatibilidad electromagnética (EMC) 2004/108 / EC

·          2011/65 / UE          La Directiva de Restricción de Sustancias Peligrosas (RoHS2)

·          Norma de producto             EN 61326-1: 2013: equipos eléctricos para medición, control y uso en laboratorio (requisitos de compatibilidad electromagnética (CEM) para uso en ubicaciones industriales)

Incluye:

(1) Módulo NL21

(1) Protección contra sobretensiones en línea Ethernet (28033)

·          Se requiere un cable Ethernet directo para conectar el 28033 al dispositivo Ethernet.

·          Se requiere otro cable Ethernet directo para conectar el 28033 a la computadora o enrutador / concentrador.

·          Es compatible con datos de 100 Mbps y sistemas POE de 48 V. Se proporciona protección en los ocho pines Ethernet.

·          Debe montarse lo más cerca posible del equipo protegido y el cable de tierra integral siempre debe conectarse a una red de tierra diseñada para la máxima disipación de sobretensiones. Las patas de montaje se pueden usar para atornillar el 28033 directamente a la placa de montaje de un gabinete.

Especificaciones

·          Cubierta                       Conectores RJ45 blindados y carcasa metálica

·          Cable de tierra              Cable de tierra integrado de 26 cm (10 pulg.)

·          Conformidad                Cumple con IEC 61643-21

·          Voltaje reprimido          7.5 V en los pines de datos 1, 2, 3, 6 / 70 V en los pines POE 4, 5, 7, 8

·          Corriente máxima de descarga de sobretensión                             10 kA

·          Corriente de pulso pico                                                    100 A

·          Rango de temperatura de funcionamiento                  -20 ° a + 60 ° C

·          Rango de humedad de funcionamiento                           0 a 95% (sin condensación)

·          Dimensiones                                              82 x 25,4 x 25,4 mm (3,2 x 1 x 1 pulg.)

·          Peso                                                                              68 g (2.4 onzas)

(2) Cable CAT5e Ethernet sin blindaje con conectores RJ45, 10 pies (3 metros) (28900)

Especificaciones

·          Conector                                     Enchufe RJ45 (8P8C) con botas moldeadas, CAT5e, contactos dorados

·          Tipo de cable                UTP par trenzado sin blindaje, 24 AWG, 4 pares, cobre trenzado

·          Cubierta                        PVC

·          Conformidad                RoHS

·          Longitud                                       3 m (10 pies)
