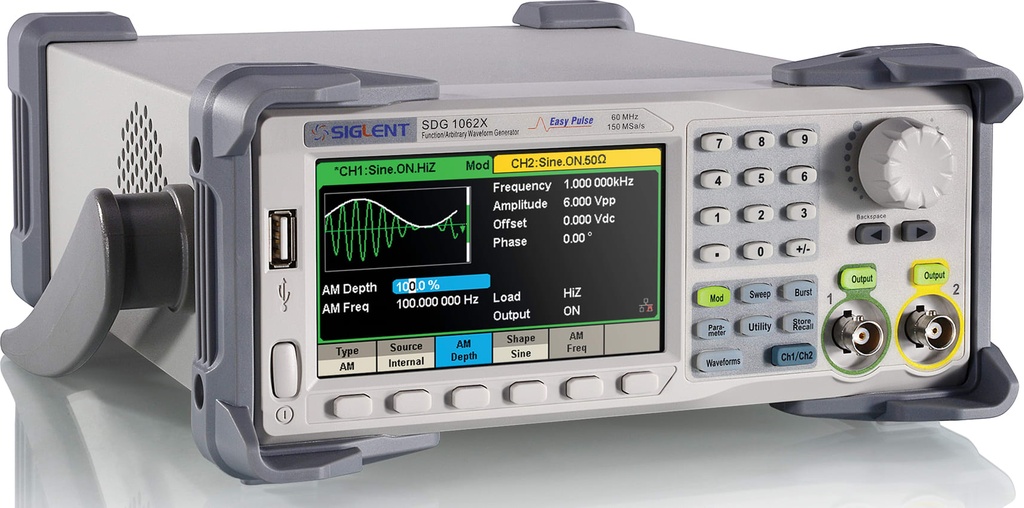

Generador de función/forma de onda arbitraria (2 canales/60MHz/150MSa/s) Siglent SDG1062X

    Esta combinación no existe.


    Consultar tiempo de importación y entrega.
    Vea nuestros productos en stock.

    Request Quote

    2 canales / ancho de banda de 60 MHz

    Tasa de muestreo de 150M Sa/s

    Circuito especial para función de onda cuadrada, puede generar ondas cuadradas de hasta 60 MHz con jitter inferior a 300 ps+0,05 ppm de período

    resolución vertical de 14 bits

    Longitud de forma de onda de 16 kpts

    Los SIGLENT SDG1000X son generadores de función/forma de onda arbitraria de dos canales con una frecuencia de muestreo de 150 MSa/s y una resolución vertical de 14 bits. Estos cuentan con tecnologías patentadas EasyPulse y TrueArb, diseñadas para resolver las debilidades inherentes a la generación de pulsos y formas de onda arbitrarias y para superar los problemas que se encuentran comúnmente en los generadores DDS tradicionales. Con estas ventajas, el SDG1000X puede proporcionar a los usuarios una variedad de señales de alta fidelidad/baja fluctuación mientras cumple con los crecientes requisitos de una amplia gama de aplicaciones complejas y variadas.

    Arquitectura de tecnología TrueArb

    Con la tecnología TrueArb de SIGLENT, el generador conserva las ventajas de la tecnología DDS al tiempo que supera las graves debilidades del jitter y la distorsión DDS. Debido a que la tecnología TrueArb genera formas de onda arbitrarias punto por punto, cada punto de datos se utiliza para generar la señal de salida que se ha almacenado en la memoria. Los puntos de fecha no se perderán ni se repetirán y las formas de onda arbitrarias poseen una fluctuación muy baja (< 150ps).

    Canales de salida duales idénticos con alto rendimiento Capaz de salida

    Capaz de emitir grandes señales a altas frecuencias. canales duales, se puede garantizar una amplitud de 20 Vpp hasta 10 MHz.

    Salida de baja distorsión

    Con una salida de 0 dBm, la THD (distorsión armónica total) es inferior al 0,075 %. Los armónicos y los impulsos son inferiores a -40 dBc en todo el ancho de banda.

    Tecnología innovadora EasyPulse

    Cuando un generador DDS común genera una forma de onda de pulso, habrá una fluctuación de un reloj si la frecuencia de muestreo no es un múltiplo relacionado con un número entero de la frecuencia de salida. La tecnología SDG1000X EasyPulse supera con éxito esta debilidad en los diseños DDS y ayuda a producir formas de onda de pulso de baja fluctuación.

    Modulación

    Múltiples tipos de modulación: AM, DSB-AM, FM, PM, FSK, ASK, PSK y PWM. La fuente de modulación se puede configurar como "Interna" o "Externa".

    Función de armónicos

    Se pueden generar hasta 16 armónicos. La amplitud y la fase de cada armónico se pueden configurar de forma independiente.

    Panel frontal

    1. Interruptor de encendido

    2. Anfitrión USB

    3. Interfaz de usuario

    4. Teclado numérico

    5. Perilla

    6. Teclas de flecha

    7. Puerto de control/salida CH1/CH2

    8. Tecla de selección de canal

    9. Teclas de función

    10. Tecla de opción de forma de onda

    11. Teclas programables del menú

    Panel trasero

    1. Contador

    2. Entrada/salida auxiliar

    3. Puerto de entrada/salida de reloj de 10MHz

    4. Terminal de tierra

    5. Entrada de fuente de alimentación de CA

    6. Dispositivo USB

    7. Interfaz LAN

    En el cuadro

    Guía de inicio rápido

    Cable de alimentación

    cable USB

    Certificado de calibración trazable NMI (equivalente a NIST)

    Manuales/Guías

    Manuales

    Manual de servicio

    Manual

    Guía de inicio rápido

    Guía de programación

    Hojas de especificaciones

    Hoja de especificaciones

    Especificaciones del fabricante

    Ancho de banda 60 MHz

    Tasa de muestreo 150 MSa/s

    Resolución vertical de 14 bits

    Longitud de forma de onda 16 kpts

    número de canales 2

    máx. amplitud ±10 V

    Pantalla Pantalla de 4,3", 480 x 272 x RGB

    Estándar de interfaz: host USB, dispositivo USB, LAN

    Especificaciones técnicas

    Plantilla de generadores/contadores/generador de funciones

    Canales 2

    Frecuencia Máximo 60 MHz

    Frecuencia Mínimo 0 Hz

    Funciones Ráfaga, Ruido, Otras, Pulso, Rampa, Seno, Cuadrado, Barrido, Triángulo

    Amplitud máxima Vpp a 50 ohmios 10 V

    Arbitrario Sí

    Frecuencia de muestreo 150 MSa/S

    Tipo de pantallaLCD

    Pantalla a color Sí

    Activación Sí

    Contador que muestra la frecuencia en pantalla. Sí

    Tipos de modulación AM, FM, FSK, PSK, PWM

    Pantalla gráfica Sí

    Memoria 20 MP [megapuntos] (20480 kB)

    Síntesis digital directa (DDS) Sí

    Basado en PC No

    Atributos generales del equipo de prueba

    Características únicas True-Arb proporciona una verdadera función ARB punto por punto. Distorsión más baja, mejor reproducción ARB.

    Easy-Pulse da como resultado una mayor flexibilidad en la configuración de anchos de pulso y tiempos de subida a bajas tasas de repetición que el DSS tradicional.

    NUEVO firmware agrega:

    * Función de armónicos

    * Ahora tiene 193 formas de onda ARB

    * Ancho de banda variable en la función de ruido

    Aprobación de seguridad CE, CSA, UL

    Interfaces E/S Salida analógica, LAN / Ethernet, USB

    Almacenamiento Memoria interna, unidad flash USB

    Peso del Producto 3.5 KILOS (7.72 LBS)

    Altura del producto 107 MM (4,21 IN)

    Longitud del producto 296 MM (11,65 IN)

    Ancho del producto 260 MM (10,24 IN)

    Registro de datos No

    HTS/Anexo B Número 8543.20

    Número ECCN EAR99

    Calibración incluida Calibración de fábrica

    Tensión de alimentación 120V/220V Universal
