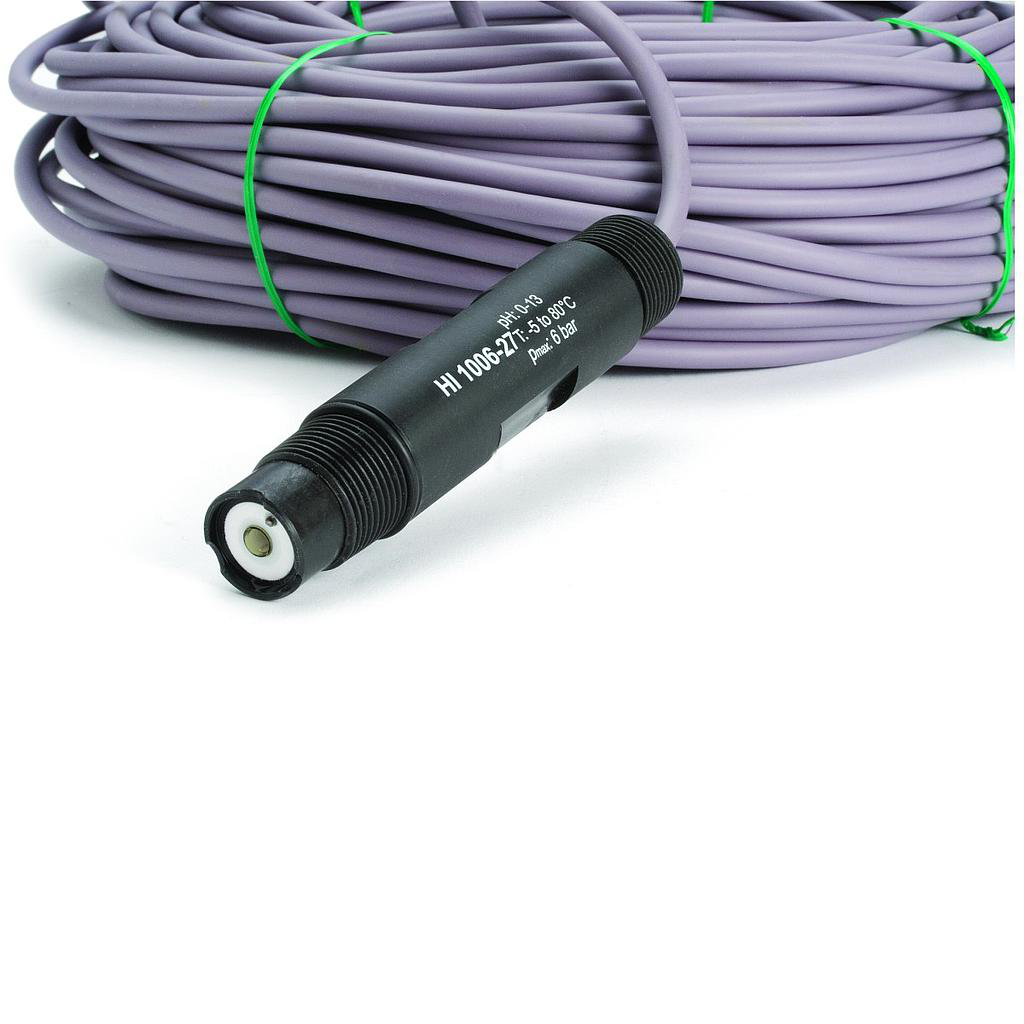

Electrodo de pH Industrial de Punta Plana 5m (16.4') BNC Pt100 Propósito General (GP) PTFE - HI1006-2205
Consultar tiempo de importación y entrega.
Vea nuestros productos en stock.
Electrodo de pH Industrial de Punta Plana 5m (16.4') BNC Pt100 Propósito General (GP) PTFE - HI1006-2205
Hanna presenta una serie de electrodos combinados de pH y ORP, que incluyen más de 300 modelos, que incorporan más de 20 años de experiencia en la fabricación de electrodos.La característica más avanzada de esta serie es la forma del electrodo con una punta plana, eliminando virtualmente los depósitos que pueden ensuciar el electrodo, reduciendo significativamente el mantenimiento necesario. Esta característica hace que los electrodos de punta plana sean ideales para el monitoreo continuo en línea y para soluciones que contienen productos químicos agresivos.
- Cuerpo de PVDF
- Sensor de punta plana auto-limpiante para un mantenimiento significativamente reducido.
- Proporcionado con un matching pin interno que puede evitar los problemas típicos causados por la corriente del circuito de conexión a tierra.
- Rosca externa NPT de 3/4” en ambos extremos para una fácil instalación.
Detalles
Un Líder Mundial en la Fabricación de Electrodos
Desde principios de la década de 1990, Hanna ha sido líder en la investigación y el desarrollo de electrodos de pH y ORP. Hoy, Hanna se enorgullece en presentar la última familia de electrodos industriales, la Serie de Punta Plana, que completa la amplia gama de sondas de Hanna para cualquier aplicación de proceso.
Todos los electrodos industriales de pH y ORP de Hanna son de tipo combinado, es decir, la media celda de referencia y la media celda de medición se ensamblan en el mismo cuerpo.
Seleccione el electrodo de punta plana que mejor se adapte a sus requisitos de proceso eligiendo entre las siguientes características técnicas:
Sku | Longitud del Cable | Conexión | Sensor de Temperatura Interno | Tipo de Vidrio | Unión |
HI1006-4005 | 5m (16.4') | BNC | No | Resistente al Flúor (HF) | PTFE |
HI1006-2405 | 5m (16.4') | BNC | Pt1000 | Propósito General (GP) | PTFE |
HI1006-3005 | 5m (16.4') | BNC | No | Alta Temperatura (HT) | PTFE |
HI1006-3007 | 7m (22.97') | BNC | No | Alta Temperatura (HT) | PTFE |
HI1006-3205 | 5m (16.4') | BNC | Pt100 | Alta Temperatura (HT) | PTFE |
HI1006-2005 | 5m (16.4') | BNC | No | Propósito General (GP) | PTFE |
HI1006-1005 | 5m (16.4') | BNC | No | Baja Temperatura (LT) | PTFE |
HI1016-3005 | 5m (16.4') | BNC | No | Alta Temperatura (HT) | Cerámica |
HI1006-1007 | 7m (22.97') | BNC | No | Baja Temperatura (LT) | PTFE |
HI1006-2010 | 10m (32.8') | BNC | No | Propósito General (GP) | PTFE |
HI1006-2015 | 15m (49.2') | BNC | No | Propósito General (GP) | PTFE |
HI1006-3010 | 10m (32.8') | BNC | No | Alta Temperatura (HT) | PTFE |
HI1006-2210 | 10m (32.8') | BNC | Pt100 | Propósito General (GP) | PTFE |
HI1006-1205 | 5m (16.4') | BNC | Pt100 | Baja Temperatura (LT) | PTFE |
HI1006-2205 | 5m (16.4') | BNC | Pt100 | Propósito General (GP) | PTFE |
HI1006-2305 | 5m (16.4') | Cables Directos / Codificados por Color | Pt100 | Propósito General (GP) | PTFE |
HI1006-2505 | 5m (16.4') | Cables Directos / Codificados por Color | Pt1000 | Propósito General (GP) | PTFE |
HI1006-4205 | 5m (16.4') | BNC | Pt100 | Resistente al Flúor (HF) | PTFE |
HI1006-2215 | 15m (49.2') | BNC | Pt100 | Propósito General (GP) | PTFE |
HI1006-3715 | 15m (49.2') | Cables Directos / Codificados por Color | Pt100 | Alta Temperatura (HT) | PTFE |
Ventaja de Electrodos de Punta Plana
- En una instalación continua en línea, el sensor de vidrio del electrodo de pH puede dañarse físicamente por las corrientes de solución que contienen sólidos en suspensión.
- Nuestros electrodos de punta plana son la mejor respuesta a este problema. La punta plana prácticamente elimina los depósitos que pueden ensuciar el electrodo, reduciendo significativamente el mantenimiento necesario.
- Esta característica hace que los electrodos de punta plana sean ideales para el monitoreo continuo en línea y para soluciones que contienen productos químicos agresivos.
Cada electrodo de pH está provisto de un matching pin interno que puede evitar los problemas típicos causados por la corriente del circuito de conexión a tierra, como:
- Daño progresivo del electrodo
- Mediciones fluctuantes
- Mala regulación del proceso
En muchas aplicaciones industriales, especialmente en baños de enchapado, la corriente del circuito de conexión a tierra es un problema muy común.
Cuando se usa un sistema tradicional de electrodo / controlador con la referencia del electrodo conectada tanto al electrodo como al instrumento, se produce un flujo de corriente a través de la media celda de referencia, lo que causa fluctuaciones en la lectura y daños graves al elemento de Ag/AgCl. El matching pin potencial protege la referencia de los campos eléctricos externos. Como se muestra arriba, el matching pin permite que la medición se estabilice y garantiza una regulación efectiva del proceso. Para que funcione correctamente, el matching pin debe sumergirse continuamente en la solución medida y, por este motivo, se coloca cerca de la unión del electrodo.
Instalación
Estos electrodos han sido diseñados con roscas externas de ¾” en ambos extremos para una fácil instalación. HANNA Instruments® también proporciona una serie de soportes de sonda para instalaciones en línea, tanque o bypass para estos electrodos, como se muestra a continuación.
Rosca frontal NPT de ¾”
- Instalación directa en línea de ¾” estándar.
- Instalación de inmersión en recipiente, tanque, baño de enchapado con porta-electrodos HI60501 (PVC) o HI60503 (PVDF) con nivel de inmersión ajustable: mínimo 10 cm, máximo 70 cm.
- Instalación directa de tuberías con porta-electrodos de PVC HI60542, rosca de 2".
Rosca posterior NPT de ¾”
- Instalación de inmersión con tubo roscado de ¾".
- Instalación de by pass con porta electrodo de by pass HI60545 “en Bucle” configuración Entrada de líquido: ¾" Salida de líquido: ¾.
CARACTERÍSTICAS y BENEFICIOS de la Serie de Electrodos de Punta Plana HI1006:
Unión
Hay tres tipos de unión disponibles:- Unión anular de PTFE sin obstrucción, para probar soluciones con alto contenido de sólidos en suspensión o para instalaciones de alta presión.
- Unión abierta, ideal para análisis de aguas residuales.
- Unión de cerámica.
Sensor de Vidrio
- Hanna ha desarrollado cuatro tipos de vidrio especializados. Primero es un sensor de vidrio duradero para uso general, uso industrial. Este vidrio puede soportar el estrés del uso diario. Los tipos restantes de vidrio de electrodo permiten un monitoreo continuo en soluciones altamente ácidas que contienen iones fluoruro, así como procesos y corrientes de alta o baja temperatura aumentan significativamente la vida útil del electrodo.
Sensor de Temperatura
Los electrodos de pH con sensor de temperatura Pt100 o Pt1000 de 3 hilos incorporados permiten la compensación de temperatura de las lecturas de pH, así como las mediciones de temperatura.
Tipo de Conexión
Los electrodos están cableados para conexión directa a un transmisor o controlador de proceso, o con el conector BNC estándar.
