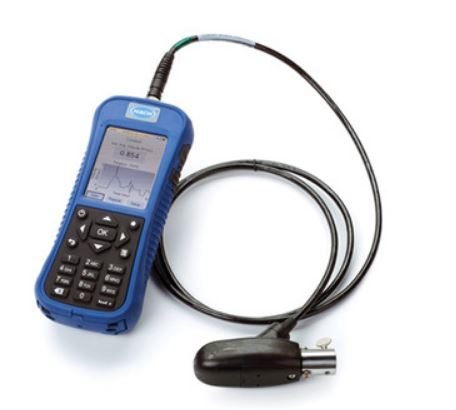

Correntómetro portátil electromagnético con medición de velocidad y nivel, cable de 6.5 ft / 2 m Hach FH950.10005

Hach FH950.10005, correntómetro portátil electromagnético con medición de velocidad y nivel, cable de 6.5 ft / 2 m

Marca: Hach

Descripción

Correntómetro portátil electromagnético Hach FH950.10005 para medición de velocidad, nivel y cálculo de caudal en corrientes, ríos, canales, conductos, aguas residuales y aplicaciones de monitoreo ambiental. La configuración FH950.10005 incluye medidor portátil FH950 y sensor electromagnético de velocidad y nivel con cable de 6.5 ft / 2 m.

Principio de funcionamiento

Medición de velocidad mediante sensor electromagnético. El sensor genera un campo magnético en el agua en movimiento y detecta el voltaje inducido mediante electrodos integrados; la señal es proporcional a la velocidad del agua y es procesada por el medidor portátil. La medición de nivel se realiza mediante sensor de presión absoluta tipo diafragma con calibración de un punto.

Aplicaciones

Medición de velocidad en corrientes y ríos.

Medición de caudal en canales y conductos.

Monitoreo de aguas residuales.

Monitoreo ambiental.

Sistemas de recolección.

Calibración de medidores de flujo área-velocidad.

Verificación de dispositivos primarios de medición de caudal.

Tipo de muestra

Agua en movimiento en corrientes, ríos, canales, conductos, sistemas de aguas residuales y aplicaciones ambientales.

Características técnicas

Modelo: FH950.10005.

Tipo de equipo: correntómetro portátil electromagnético con sensor de velocidad y nivel.

Parámetros medidos: velocidad y nivel.

Parámetro calculado: caudal.

Longitud de cable del sensor: 6.5 ft / 2 m.

Método de medición de velocidad: electromagnético.

Rango de velocidad: 0 a +20 ft/s / 0 a +6.09 m/s.

Exactitud de velocidad: ±2 % de la lectura ±0.05 ft/s / ±0.015 m/s en el rango de 0 a 10 ft/s / 0 a 3.04 m/s.

Exactitud de velocidad: ±4 % de la lectura en el rango de 10 a 16 ft/s / 3.04 a 4.87 m/s.

Estabilidad de cero de velocidad: ±0.05 ft/s / ±0.015 m/s.

Resolución de velocidad: 0.01 para valores menores de 100; 0.1 para valores menores de 1000; 1.0 para valores iguales o mayores de 1000.

Método de medición de nivel: presión absoluta tipo diafragma con calibración de un punto.

Rango de nivel: 0 a 10 ft / 0 a 3.05 m.

Exactitud de nivel estático: el mayor valor entre ±2 % de la lectura o ±0.504 in / ±0.015 m, en agua estática sin flujo y temperatura estable.

Resolución de nivel: 0.01 para valores menores de 100; 0.1 para valores menores de 1000; 1.0 para valores iguales o mayores de 1000.

Nivel mínimo de agua: 1.25 in / 3.18 cm.

Material del sensor: ABS reforzado con fibra de vidrio.

Grado de protección del sensor: IP68.

Dimensiones del sensor: 4.7 in largo x 1.7 in ancho x 2.5 in alto / 11.9 cm largo x 4.3 cm ancho x 6.3 cm alto.

Material del cable: cubierta de poliuretano.

Material del medidor portátil: policarbonato con sobremolde de elastómero termoplástico TPE.

Grado de protección del medidor portátil: IP67.

Dimensiones del medidor portátil: 8.6 in largo x 3.7 in ancho x 2.1 in alto / 21.8 cm largo x 9.3 cm ancho x 5.3 cm alto.

Peso del medidor portátil: 1.5 lb / 0.68 kg.

Temperatura de operación: -20 °C a 55 °C / -4 °F a 131 °F.

Temperatura de almacenamiento: -20 °C a 60 °C / -4 °F a 140 °F.

Temperatura de carga de batería: 0 °C a 40 °C / 32 °F a 104 °F.

Tipo de batería: ion de litio recargable.

Indicador de batería: barra gráfica de 5 segmentos.

Autonomía de batería: 18 horas con uso diario típico intensivo a 20 °C / 68 °F.

Cargador de batería: cargador de pared AC.

Conector USB: Mini-B de 5 pines, con clasificación IP67 cuando está tapado.

Pantalla: LCD color transflectiva QVGA de 3.5 in.

Teclado: alfanumérico.

Modos de operación: tiempo real y perfilamiento.

Tipos de perfilamiento: corriente y conducto.

Formas de conducto compatibles: circular, rectangular, trapezoidal, 2/3 huevo e invertido 2/3 huevo.

Entradas para perfil de corriente: estaciones fijas y no fijas.

Firmware: actualizable en campo mediante USB para sensor y medidor portátil.

Rechazo de ruido: seleccionable por usuario a 50 Hz o 60 Hz.

Unidades de velocidad: ft/s, m/s, cm/s, mm/s.

Unidades de flujo: ft³/s, million gal/day, gal/day, gal/min, m³/s, m³/min, m³/h, m³/day, L/s, L/min.

Unidades de nivel: in, ft, m, cm, mm.

Cálculo de flujo en corrientes: método de sección media y método de sección central.

Diagnósticos: autoprueba, teclado, pantalla y registro de eventos.

Métodos de perfil en conducto: 0.9 x Vmax, 0.2/0.4/0.8, integrador de velocidad y nivel, 2D.

Métodos de perfil en corriente: 1, 2, 3, 5 y 6 puntos, método de velocidad USGS e ISO.

Tipos de archivo: tiempo real, perfilamiento y registro de eventos.

Almacenamiento de perfiles: hasta 10 perfiles con 32 estaciones por perfil.

Archivos máximos de tiempo real: 3 archivos, cada uno con hasta 75 lecturas.

Idiomas compatibles: inglés, búlgaro, chino, checo, danés, neerlandés, finlandés, francés, alemán, griego, húngaro, italiano, japonés, coreano, polaco, portugués, rumano, ruso, esloveno, español, sueco y turco.

Que incluye el equipo y/o kit

Medidor portátil Hach FH950.

Sensor electromagnético de velocidad y nivel.

Cable de sensor de 6.5 ft / 2 m.

Montaje universal para sensor.

Cable USB.

Montaje ajustable para medidor.

Fuente de alimentación / cargador.

Correa de cuello.

Kit de tornillos manuales del sensor.

Estuche blando.

Paño desechable de limpieza.

Condiciones de almacenamiento

Temperatura de almacenamiento: -20 °C a 60 °C / -4 °F a 140 °F.
