Bomba de calor D (115 V, 50/60 Hz)

Temas de experimentación:
• Determinación del valor de la potencia en dependencia con la diferencia de temperaturas
• Análisis del proceso cíclico en un diagrama de Mollier

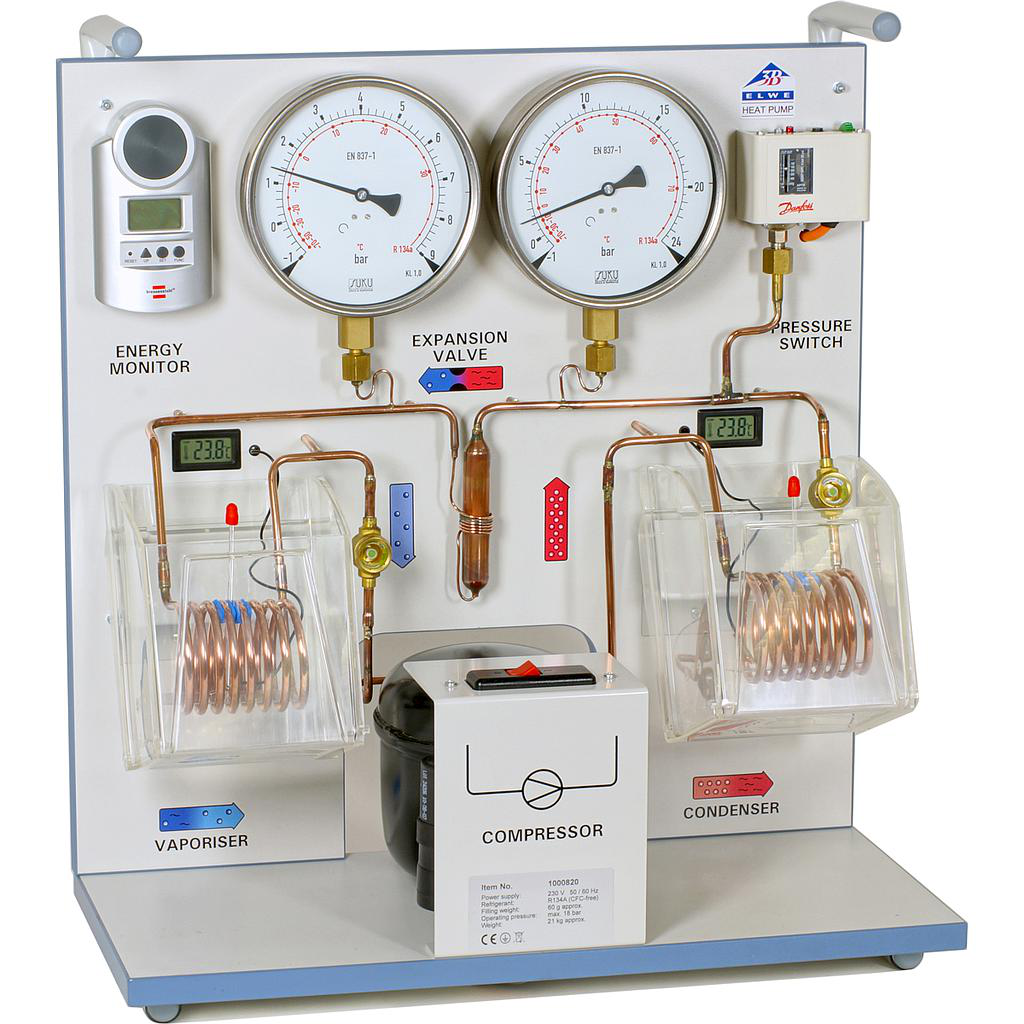

Modelo de demostración para la representación del funcionamiento de un refrigerador o bien de una bomba de calor de compresión, eléctrica. Compuesta de un compresor con motor de accionamiento, vaporizador, válvula de expansión y condensador. Para su uso como bomba de calor de aire-agua o de agua-agua. Incluye medidor de energía para la determinación del tiempo de trabajo, la tensión de la red, el consumo de potencia actual y el trabajo eléctrico, y dos termómetros para la determinación de las temperaturas en ambos depósitos.
Estos componentes se unen en un sólo sistema tubular de cobre montado sobre un tablero base y gracias a la disposición clara pueden ser asociados directamente con la secuencia de cambios de estado en el proceso cíclico de una bomba de calor. El vaporizador y el condensador están formados por tubos de cobre en espiral, y se sumergen cada uno en un cubo lleno de agua, lo cual constituye un depósito térmico para la determinación del calor absorbido o entregado. Dos manómetros de gran tamaño indican la relación de presión del agente frigorífico en los dos elementos intercambiadores de calor. A través de dos mirillas se puede observar el estado físico del refrigerante detrás del evaporador y detrás del licuador.
Un disyuntor de protección contra sobrepresión desconecta de la red el motor del compresor ante una sobrepresión de 15 bares.
Potencia del compresor: 120 W
Agente frigorífico: R 134A, libre de Hidrocarburo clorofluorado
Depósitos de temperatura: c/u 2000 ml
Manómetro: 160 mm Ø
Dimensiones : 560×300×630 mm³
