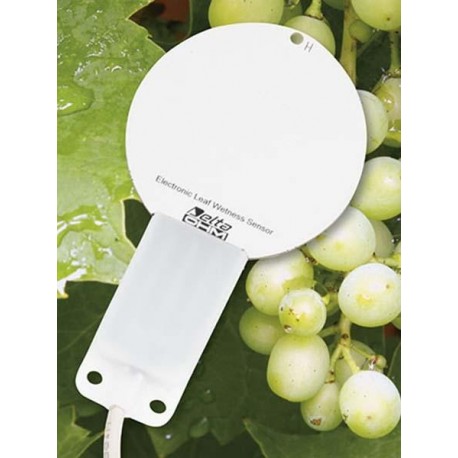

Sensor de humedad de la hoja

El sensor de humedad de hojas HD3901 detecta la presencia de condensación en su superficie sensible y ha sido diseñado para reproducir de forma extremadamente precisa el comportamiento termodinámico de una hoja. El grado de humedad foliar es un dato básico en el ámbito agrícola y florícola para determinar el tratamiento fitosanitario más adecuado para prevenir mohos y hongos en general que pueden afectar a las plantas y cultivos ante la presencia de condensación en las hojas.

La doble superficie sensible permite determinar el grado de humedad tanto en la parte superior como en la inferior de la hoja, característica importante para obtener indicaciones precisas, ya que los dos lados de la hoja tienen diferentes tiempos de secado. Para garantizar una larga duración del sensor, la superficie del sensor está especialmente tratada para resistir a los agentes atmosféricos y a los agentes químicos presentes en los productos pesticidas.

La placa de circuito, protegida dentro de una carcasa sellada fabricada en material plástico, permite lograr mediciones confiables incluso en ambientes con alta condensación. El sensor ya se suministra con calibración de fábrica y no requiere ninguna calibración por parte del usuario. La salida es de 0,5 ... 3 V de tensión analógica con un cable de conexión fijo de 5 o 10 m. Fuente de alimentación 5...18 Vcc.

Principio de operación:

Sobre la superficie sensible del sensor se colocan dos electrodos en forma de rejilla. El sensor detecta el cambio de la constante dieléctrica entre los dos electrodos provocado por la presencia de gotas de agua en la superficie.

Gracias a su principio de funcionamiento, el sensor HD3901 es capaz de detectar incluso la presencia de pequeñas gotas de agua, a diferencia de los sensores comunes que se basan en la medición de resistencia o conductividad, que requieren detectar la gota de agua entre las dos electrodos (un tamaño mínimo). Los materiales de construcción y el color blanco de la superficie sensible se han elegido para simular, de la forma más fiable posible, las propiedades térmicas y radiativas de una hoja real.

La salida de tensión analógica de 0,5 ... 3 V corresponde al grado de humedad 0 ... 100%. El grado (porcentaje) de humedad indica cuánta superficie sensible está cubierta por el agua en comparación con la superficie total del área sensible.

Instalación de sensores:

El sensor se puede colocar dentro del follaje de la planta (la posición óptima depende del tipo de planta, pero preferiblemente colóquelo en la capa del follaje exterior) o se puede fijar al mástil de una estación meteorológica colocada cerca de el cultivo. Coloque el sensor con la superficie sensible hacia arriba y fíjelo con una abrazadera o tornillos utilizando los dos orificios del soporte de plástico cerca del cable. Una de las dos superficies sensibles se distingue por el símbolo H (Alto) colocado cerca del orificio al final del sensor. Las dos superficies son funcionalmente idénticas, pero es conveniente colocar la superficie con el símbolo H hacia arriba para recordar más fácilmente la disposición de las dos superficies.

El sensor debe estar inclinado aproximadamente 30 ÷ 45 ° con respecto al suelo, para evitar el estancamiento de condensación o agua de lluvia en la superficie sensible y simular el estado real del tipo de hoja del cultivo bajo examen.

En caso de instalación en una estación meteorológica, fije el sensor a un estribo con el ángulo adecuado.

Asegúrese de que la superficie sensible no esté en contacto con hojas, ramas u otros objetos.

Conecte el cable a un instrumento o registrador de datos con entrada de voltaje analógico y encienda el sensor de acuerdo con el código de colores que se muestra en la figura 3.

Mantenimiento El sensor no requiere mantenimiento especial. Recomendamos una limpieza periódica de la superficie sensible con agua y detergente normal para evitar la acumulación de sustancias antiparasitarias u otros elementos presentes en el aire que podrían alterar la medición del sensor.

Dinámica del grado de humedad foliar:

Para detectar el tiempo de mojado y/o secado del follaje, conecte el sensor a un registrador de datos con al menos dos entradas analógicas de voltaje (por ejemplo HD32MT.1, HD32MT.3 o el sistema de registro de datos inalámbrico HD35...), luego inicie el Registro de las mediciones en el registrador de datos. Controlando periódicamente los datos registrados, es posible analizar y mantener bajo control el comportamiento temporal del grado de humedad del follaje. Nota: si la escala completa de la entrada analógica de voltaje del registrador de datos es inferior a 3 V, coloque un divisor resistivo entre el sensor y el registrador de datos para reducir el voltaje de entrada del registrador de datos.

Códigos de pedido:

- HD3901.5: Sensor de humedad foliar con doble superficie sensible. Dos salidas analógicas 0,5...3 Vdc (una salida para cada una de las dos superficies sensibles). Alimentación 5...18 Vcc. Grado de protección IP 67. Completo con cable de 5 m de 4 polos con hilos abiertos en el extremo.
