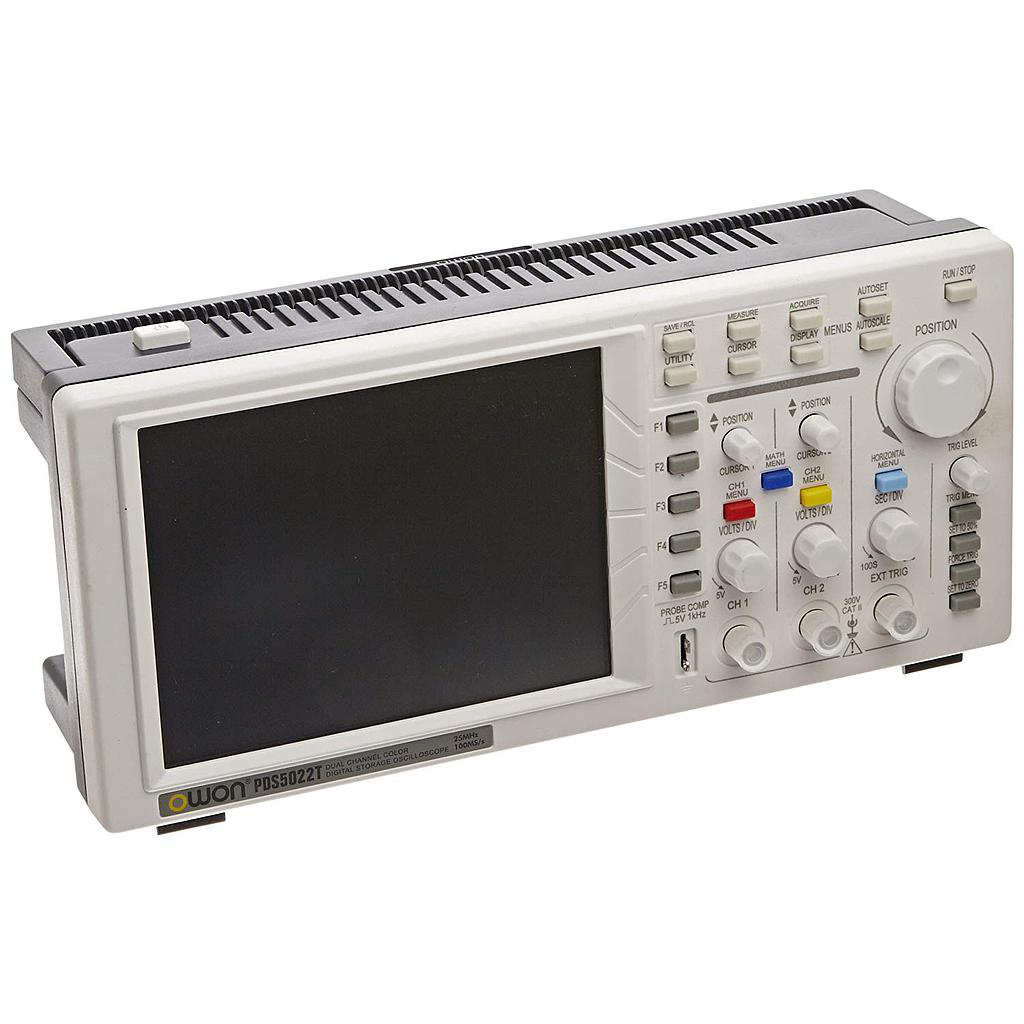

Osciloscopio de almacenamiento digital portátil Owon PDS5022T y multímetro digital, 2 canales, 25MHz, frecuencia de muestreo de 100MS / s

Osciloscopio digital portátil de dos canales y 25 MHz para aplicaciones electrónicas, como pruebas de circuitos, educación en ingeniería eléctrica y proyectos de aficionados

Velocidad máxima de muestreo en tiempo real de 100 MS / sy longitud de registro de 5 kpts por canal para adquirir formas de onda detalladas

Los disparadores de flanco y video permiten el aislamiento de señales específicas y una función de retención de disparo estabiliza el disparo en formas de onda complejas

Dos funciones matemáticas básicas más FFT y 20 mediciones automáticas para analizar formas de onda

TFT-LCD a color de 8 "para ver formas de onda

Descripción del producto

El Owon PDS5022T es un osciloscopio digital portátil de dos canales y 25 MHz con una frecuencia de muestreo máxima en tiempo real de 100 MS / s, una longitud de registro de 5 kpts por canal, activación de borde y video, dos funciones matemáticas básicas y FFT, 20 mediciones automáticas, función de escala automática y conectividad USB para aplicaciones electrónicas tales como pruebas de circuitos, educación en ingeniería eléctrica y proyectos de aficionados, entre otros. El osciloscopio tiene un canal externo que puede activarse desde una tercera fuente mientras adquiere datos de los canales 1 y 2. Los activadores de flanco y video permiten el aislamiento de señales específicas y una función de retención de disparo estabiliza el disparo en formas de onda complejas. Agregar y restar funciones matemáticas más FFT (transformada rápida de Fourier) junto con mediciones automáticas como el período, la frecuencia y el pico a pico permiten un análisis en profundidad de las formas de onda. Una función de escala automática selecciona la configuración óptima para mostrar una forma de onda, y se puede desactivar para ejercicios educativos. Se pueden almacenar hasta cuatro formas de onda en la memoria interna. La unidad tiene un puerto USB para conectarse a una PC e incluye un software compatible con Microsoft Windows para transmitir datos y operación remota. Las especificaciones adicionales incluyen un tiempo de subida de 14.0ns y varias características de disparo. El osciloscopio tiene una pantalla LCD TFT (transistor de película fina) de 8 "con una resolución de 640 x 480 píxeles para ver las formas de onda. Tiene marcado de conformidad europea (CE). Incluye dos sondas de voltaje pasivo, software de PC CD-ROM, Cable de interfaz USB, un cable de alimentación para 100 a 240 VCA, 50/60 Hz, CAT II e instrucciones.

Especificaciones:

Pantalla TFT-LCD a color de 8"

Ancho de banda 25 MHz

Canales dos + uno externo

Velocidad máxima de muestreo en tiempo real 100 MS / s

Longitud de registro 5 kpts por canal

Fuente de alimentación de 100 a 240 VCA, 50/60 Hz, CAT II o una batería recargable de iones de litio (se vende por separado)

Dimensiones (alto x ancho x profundidad) 157 x 350 x 103 mm

Peso 1.7 kg

Los osciloscopios son dispositivos de prueba eléctricos que se utilizan para verificar la funcionalidad de los equipos que generan una señal eléctrica. Los osciloscopios miden el voltaje de una señal eléctrica a lo largo del tiempo y muestran la medición como una forma de onda en un gráfico visual. La forma de onda muestra los barridos (o actualización) de la tensión en un eje vertical (Y) y el tiempo en un eje horizontal (X). Los detalles de una forma de onda demuestran la señal a lo largo del tiempo. La mayoría de los osciloscopios tienen dos o cuatro canales para ingresar una señal. Algunos osciloscopios digitales ofrecen más de cuatro canales, lo que permite que los canales se dediquen a señales y aplicaciones específicas. El ancho de banda es la frecuencia máxima de una señal que un osciloscopio puede capturar. Se mostrará una imagen constante si se muestra una señal a una frecuencia alta. Los osciloscopios pueden ser señal analógica, digital o mixta. Un osciloscopio analógico muestra directamente una señal de entrada como una forma de onda continua, generalmente en un fósforo luminoso en un tubo de rayos catódicos (CRT). Un osciloscopio digital convierte la señal de entrada en un formato digital y vuelve a ensamblar la forma de onda para su visualización, generalmente en una pantalla LCD. Un osciloscopio de señal mixta (MSO) muestra tanto formatos analógicos como digitales. Algunos osciloscopios pueden mostrar más de un canal y tipo de medición simultáneamente. Algunos osciloscopios pueden capturar señales de forma de onda en la memoria y recuperarlas. Pueden proporcionar graduación de intensidad en tiempo real, y pueden tener la capacidad de ajustar la frecuencia de visualización. Los osciloscopios pueden alimentarse con baterías o electricidad, o pueden tener un generador incorporado. Se usan comúnmente para probar, medir e inspeccionar aplicaciones de ciencia, ingeniería, telecomunicaciones, automotriz y electrónica.

¿Qué hay en la caja?

Osciloscopio digital portátil Owon PDS5022T

(2) sondas de voltaje pasivo

CD-ROM para PC

Cable de interfaz USB

Cable de alimentación

Instrucciones
