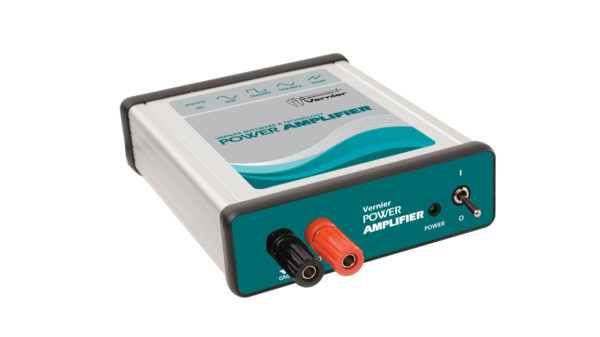

Amplificador de poder Vernier PAMP
Consultar tiempo de importación y entrega.
Vea nuestros productos en stock.
El amplificador de potencia toma una pequeña señal de entrada (de un LabQuest 2, un LabQuest original o una computadora) y la amplificación para producir voltajes de -10 a 10 V y corrientes de hasta 1 A.
Puede proporcionar una salida de CC constante y controlada linealmente para impulsar cargas como motores de CC o circuitos de CC, y formas de onda de CA precisas para impulsar cosas como circuitos RLC y altavoces.
Utilice retroalimentación interna para formas de onda de CA precisas (seno, cuadrado, triángulo y diente de sierra) y niveles de CC.
Corriente limitada para proteger contra sobrecargas y cortocircuitos.
La función de monitor actual le permite registrar la corriente de carga en tiempo real con cualquier interfaz Vernier.
El amplificador Push-Pull de clase AB proporciona baja distorsión con buena eficiencia.
Admite señales de entrada de LabQuest 2 o la aplicación de amplificador de potencia original de LabQuest, nuestro generador de funciones de amplificador de potencia de software gratuito para PC (Windows o Mac) o Logger Pro 3.8 o posterior (solo LabPro).
También admite una señal de entrada de LabVIEW a través de la interfaz SensorDAQ.
Especificaciones
Detalles técnicos del funcionamiento del amplificador de potencia
Conexión de entrada: cable de audio de 3,5 mm (desde LabQuest o computadora) o cable BTA (desde LabPro CH4)
Rango de frecuencia de entrada: CC a 15 kHz.
Ganancia general: 10X (LabQuest/computadora), 2X (LabPro)
Impedancia de entrada: 10 kΩ. (LabQuest/ordenador), 50 kΩ (LabPro)
Entrada máxima ±12 V sin daños.
Entrada de modulación de ancho de pulso utilizado para producir una salida DC compensada o DC pura
sensor real
Conéctese a la interfaz Vernier para monitorear la corriente de carga
Hay una resistencia de 0,1 Ω entre el terminal negro y tierra. Las mediciones de corriente se basan en la caída de voltaje a través de esta resistencia.
Nota importante: el amplificador de potencia no crea ninguna señal por sí solo. Depende de una fuente de señal, como LabQuest 2 o la aplicación de amplificador de potencia de LabQuest original, nuestro software generador de frecuencia de amplificador de potencia gratuito para PC/Mac, o Logger Pro 3.8 o posterior (solo LabPro)
Un LabQuest Mini o LabQuest Stream no proporciona una fuente de señal. Utilice el software del generador de funciones del amplificador de potencia como fuente de señal.
Qué está incluido
Amplificador de potencia Vernier
(1) Fuente de alimentacion
(1) cable de audio de 3,5 mm para control LabQuest
(1) cable BTA para entrada LabPro y detección de corriente
