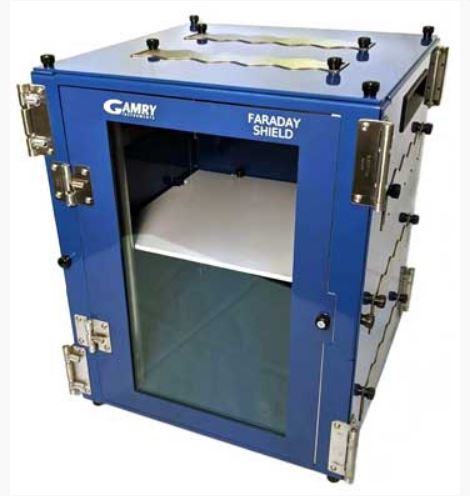

Faraday Shield with Conductive-Glass Window, modelo 992-00183
Marca: Gamry Instruments
Descripción
Sistema de blindaje electromagnético tipo jaula de Faraday diseñado para reducir interferencias eléctricas ambientales durante mediciones electroquímicas de alta sensibilidad, especialmente a corrientes muy bajas. Incorpora una ventana de vidrio conductor que permite la inspección visual sin comprometer el blindaje.
Principio de funcionamiento
El equipo funciona como una jaula de Faraday formada por paneles conductores que atenúan interferencias electromagnéticas externas. El blindaje se logra mediante una envolvente conductiva continua conectada a tierra del potenciostato, reduciendo el ruido eléctrico en las mediciones electroquímicas.
Aplicaciones
Ensayos electroquímicos de alta sensibilidad
Mediciones de impedancia electroquímica (EIS)
Análisis de corrosión
Investigación en materiales y recubrimientos
Ensayos a bajas corrientes con alta susceptibilidad a ruido
Tipo de muestra
Celdas electroquímicas
Electrodos
Muestras líquidas o sólidas en configuraciones electroquímicas
Características técnicas
Dimensiones exteriores máximas:
Ancho: 38 cm
Largo: 38 cm
Altura: 45.5 cm
Dimensiones interiores máximas:
Ancho: 35 cm
Largo: 35 cm
Altura: 41.7 cm
Apertura de puerta:
Ancho: 28.8 cm
Altura: 40.5 cm
Apertura superior:
Ancho: 30.2 cm
Largo: 30.2 cm
Apertura para cables:
Ancho: 21 cm
Altura: 2.5 cm
Varilla soporte (ring stand rod):
Longitud: 40 cm
Diámetro: 12 mm
Repisa:
Ancho: 34 cm
Largo: 27.5 cm
Espesor: 6 mm
Vidrio conductor:
Ancho: 21.5 cm
Largo: 36 cm
Espesor: 4.76 mm
Resistencia superficial del recubrimiento: aproximadamente 15 ohms/sq (en una cara)
Peso:
Unidad principal: 7 kg
Repisa: 0.5 kg
Varilla soporte: 0.12 kg
Panel de vidrio: 0.9 kg
Material de paneles: aluminio recubierto resistente a abrasión y agentes químicos
Configuración estructural:
Paneles modulares intercambiables
Placas de entrada de cables múltiples
Aislamiento eléctrico respecto a tierra
Características funcionales adicionales:
Ventana de vidrio conductor
Pasacables para conexiones eléctricas, gases y control térmico
Repisa ajustable en dos posiciones
Varilla de soporte para accesorios
Conexión a tierra mediante terminal dedicado
Montaje sin herramientas
Que incluye el equipo y/o kit
1 unidad panel inferior (810-00121)
3 unidades paneles laterales (966-00013)
1 unidad panel superior (966-00014)
1 unidad panel de puerta con ventana conductiva (966-00037)
1 unidad repisa de polipropileno (820-00161)
1 unidad varilla soporte 12 mm x 400 mm (820-00163)
14 unidades tornillos manuales M4 x 10 mm (835-00042)
4 unidades topes de goma (850-00067)
1 unidad conector banana 4 mm aislado (730-00119)
1 unidad manual del operador (988-00078)
Condiciones de almacenamiento
Temperatura de almacenamiento: -40 °C a 75 °C
Humedad relativa: hasta 90% sin condensación
Condiciones de operación
Temperatura de operación: 0 °C a 45 °C
Humedad relativa: hasta 90% sin condensación
