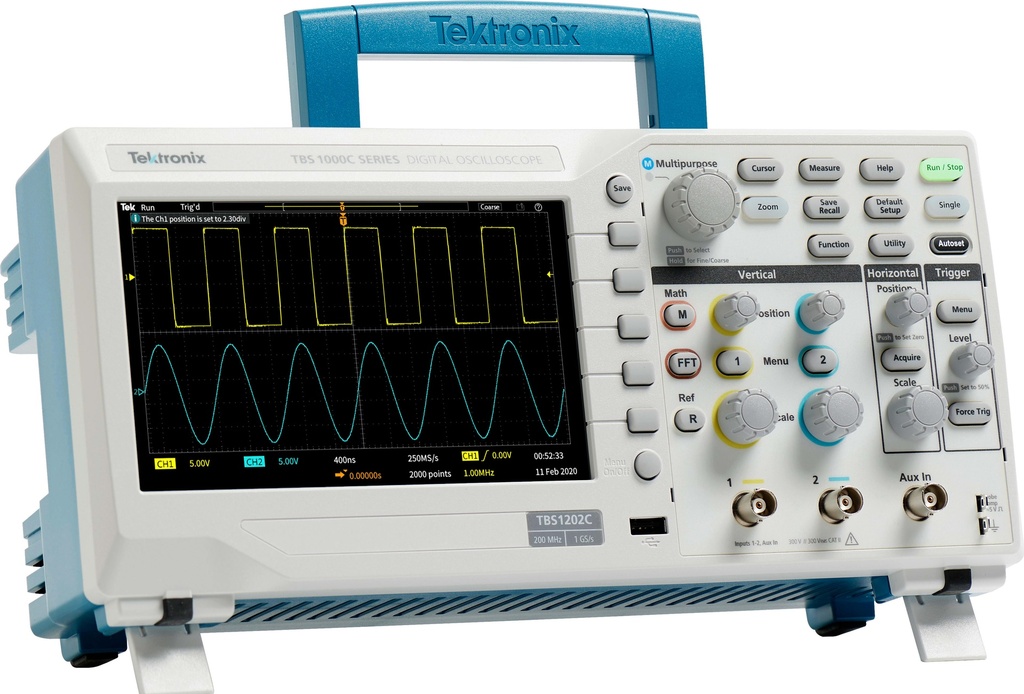

El TBS1202C incluye una pantalla a color WVGA de 7 pulgadas con una frecuencia de muestreo de hasta 1 GS/s, un ancho de banda de 200 MHz y una garantía de cinco años. Su innovador sistema de cursos integra ejercicios de laboratorio con instrucciones paso a paso para los estudiantes. El sistema Help Everywhere proporciona consejos y sugerencias útiles en toda la interfaz de usuario para hacer que el instrumento sea más accesible para un nuevo usuario.
Simple. De confianza. Asequible.
Con su combinación de funciones y capacidades, el TBS1202C está diseñado para que pueda aprender y trabajar más rápido a un precio muy asequible.
La pantalla a color WVGA de 7 pulgadas con 15 divisiones horizontales muestra un 50 % más de señal
32 mediciones automatizadas permiten realizar pruebas rápidas y convenientes de una amplia variedad de condiciones de señal
FFT de doble ventana con vistas simultáneas de dominio de tiempo y frecuencia para comprender el contenido de frecuencia de la señal
Deshabilitar cursores y medidas de configuración automática
Contador de frecuencia de disparo
Capacidad de panorámica y zoom para ver rápidamente los detalles de la señal en un área de interés
Interfaz de usuario multilingüe con soporte para diez idiomas en la interfaz de usuario y superposición del panel frontal
Tamaño pequeño y peso ligero
Diseño sin ventilador para un funcionamiento silencioso
Educar a los ingenieros líderes del mañana con las poderosas herramientas de aprendizaje de hoy
Cada TBS1202C está equipado con funciones especiales que facilitan el aprendizaje, de modo que los educadores pueden concentrarse en enseñar los fundamentos de la ingeniería, en lugar de enseñar cómo usar el osciloscopio.
Modelo: TBS1202C Especificaciones
Ancho de banda 200 MHz
Canales 2
Frecuencia de muestreo 1 GS/s
Longitud de registro 20K puntos
Sistema vertical - Canales analógicos
Resolución vertical 8 bits
Rango de sensibilidad de entrada 1 mV/div a 10 V/div máx. en secuencia 1-2-5 con atenuación de sonda establecida en 1X
Precisión de ganancia de CC ±3,0 % de ganancia de paso, reducida a 0,1 %/°C por encima de 30 °C
Voltaje máximo de entrada 300 VRMS, Cabecera de instalación II; reducción por encima de 4 MHz a 20 dB por década a 200 MHz
Rango de compensación 1 mV/div a 50 mV/div: ± 1 V
100 mV/div a 500 mV/div: ± 10 V
1 V/div a 5 V/div : ± 100 V
Límite de ancho de banda 20 MHz (Typ)
Acoplamiento de entrada CC, CA
Impedancia de entrada 1 MΩ ±2 % en paralelo con 14 pF ±2 pF
Zoom vertical Expansión o compresión vertical de una forma de onda en vivo o detenida
Modos de adquisición
Muestra Adquirir valores muestreados
Peak Detect Captura fallas tan estrechas como 4 nseg en todas las velocidades de barrido.
Promedio De 2 a 256 formas de onda incluidas en promedio.
Alta resolución Promedia muestras múltiples de un intervalo de adquisición en un punto de forma de onda.
Roll Desplaza las formas de onda de derecha a izquierda a través de la pantalla a velocidades de barrido inferiores o iguales a 40 ms/div
Sistema horizontal - Canales analógicos
Precisión de la base de tiempo 20 ppm
Rango de base de tiempo 2 ns/div a 100 seg/div en una secuencia 1-2-4
Zoom horizontal Expande o comprime horizontalmente una forma de onda en vivo o detenida
Rango de alineamiento ± 100 nseg.
Sistema de disparo
Entrada de disparador externo Incluida en todos los modelos
Modos de disparo Automático, Normal, Secuencia única
Tipos de disparadores
Borde Pendiente positiva o negativa en cualquier canal. El acoplamiento incluye DC, rechazo HF, rechazo LF y rechazo de ruido.
Ancho de pulso Disparo en el ancho de pulsos positivos o negativos que son >, <, = o ≠ un período de tiempo específico.
Runt Trigger en un pulso que cruza un umbral pero no logra cruzar un segundo umbral antes de cruzar el primero nuevamente.
Fuente de activación CH1, CH2, AUX IN, línea de CA
Acoplamiento de disparador CC, Rechazo de ruido, Rechazo de alta frecuencia, Rechazo de baja frecuencia
Lectura de frecuencia de la señal de disparo Proporciona una lectura de frecuencia de la fuente de disparo hasta el ancho de banda del instrumento.
Mediciones de forma de onda
Cursores Tiempo, Amplitud, Pantalla
Dimensiones
Altura 6.1 pulg.
Ancho 12.8 pulg.
Profundidad 4.2 pulg.
Dimensiones de envío
Altura 10.5 pulg.
Ancho 18.75 pulg.
Profundidad 9.0 pulg.
Peso
Instrumento solo 4.36 lb
Instrumento con accesorios 4,9 lb
Medio ambiente y seguridad
La temperatura
Funcionamiento 0 ºC a +50 ºC
No operativo –30 ºC a +71 ºC
Humedad
En funcionamiento Del 5 % al 90 % de humedad relativa (% HR) hasta +30 °C,
5% a 60% HR por encima de +30 °C hasta +50 °C,
sin condensación.
Sin funcionar 5% a 90% HR (Humedad relativa) hasta +30 °C,
5% a 60% HR por encima de +30 °C hasta +60 °C,
sin condensación.
Altitud
En funcionamiento Hasta 3000 m (9842 pies)
Sin funcionamiento Hasta 12 000 metros (39 370 pies).
Regulador
Compatibilidad electromagnética Directiva del Consejo de la CE 2014/30/EU UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; EN61010-1, EN61010-2-030
Seguridad Cumple con la Directiva de bajo voltaje 2014/35/EU para la seguridad del producto
