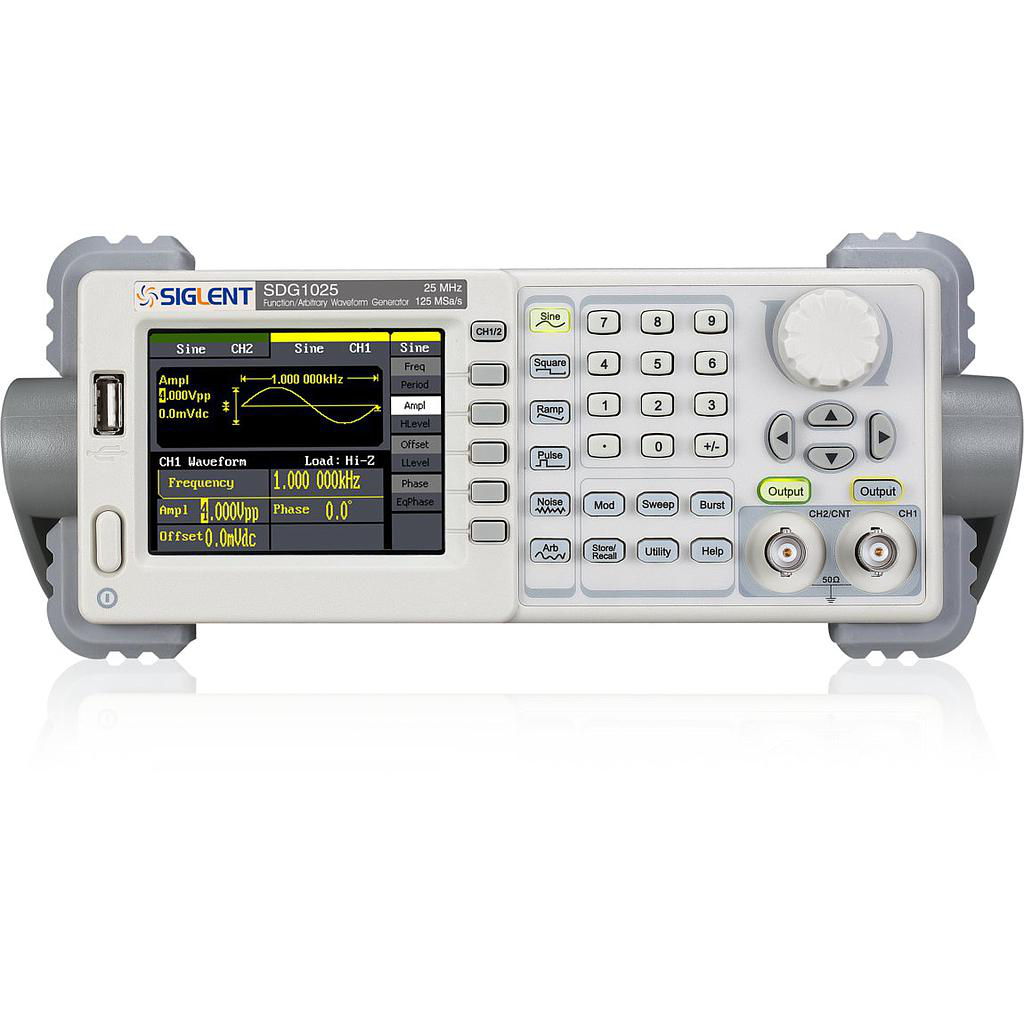

Generador de funciones / SIGLENT / SDG1025
Marca: SIGLENT
Modelo: SDG1025
Descripción del producto
25MHz; 2 canales; 125MSa / s; Longitud de onda: 16Kpts; Función / salida de onda arbitraria Amplitud: 4mV ~ 20Vpp (alta impedancia); Función de modulación (AM, DSB-AM, FM, PM, ASK, FSK, PWM, barrido, Burst), función de contador de frecuencia.
Características principales
· 2 Canales
· Rango de Frecuencia: 1 µHz a 25 MHz
· Senoidal: 1 µHz a 25 MHz
· Cuadrada: 1 µHz a 25 MHz
· Triángulo y Rampa: 1 µHz a 300 kHz
· Pulso: 500 µHz a 10 MHz
· Arbitrarias: 1 µHz a 5 MHz
· Velocidad de muestreo: 125 MSa/s
· Memoria: 16 kSa
· Resolución: 14-bits
· Formas de Onda: Pulso, Rampa, Triángulo, Ruido y DC
· Señales Arbitrarias: incluye 48 formas de onda (Exponenciales, Rampa Negativa, Sin(x)/x, Cardíaca, etc)
· Modulaciones: AM, FM, PM, ASK, FSK, PWM (ambos canales)
· Barridos: lineal y logarítmico
· Contador de frecuencia: 100 mHz a 200 MHz, 6 dígitos
· Rango de Amplitud: Canal 1: 2 mVpp a 10 Vpp. Canal 2: 2 mVpp a 3 Vpp
· Display gráfico con indicación de parámetros
· Interfases USB para conexión a PC y memorias externas
ESPECIFICACIONES GENERALES
Modelo SDG1025
Frecuencia máxima de salida 25 MHz
Canales de salida 2
Tasa de muestreo 125 MSa / s
Longitud de onda 16 kpts
Resolución de frecuencia 1 μHz
Resolución vertical 14 bits
Forma de onda Seno, Cuadrado, Rampa, Pulso, ruido blanco gaussiano, 48 tipos de formas de onda arbitrarias incorporadas
Onda sinusoidal 1μHz ~ 25MHz
Ola cuadrada 1μHz ~ 25MHz
Legumbres 500μHz ~ 5MHz
Rampa 1μHz ~ 300KHz
Ruido blanco gaussiano Ancho de banda de 25MHz (-3dB)
Ola arbitraria 1μHz ~ 5MHz
Función de modulación AM, FM, PM, DSB-AM, FSK, ASK, PWM, barrido, ráfaga
Otras funciones Contador de frecuencia: 100 mHz ~ 200 MHz
Configuración estándar USB host y dispositivo
Puerto opcional USB host y dispositivo
tamaño 229 mm × 105 mm × 281 mm
