Marca: Global Specialties/ Modelo: PB-507
Procedencia: Estados Unidos

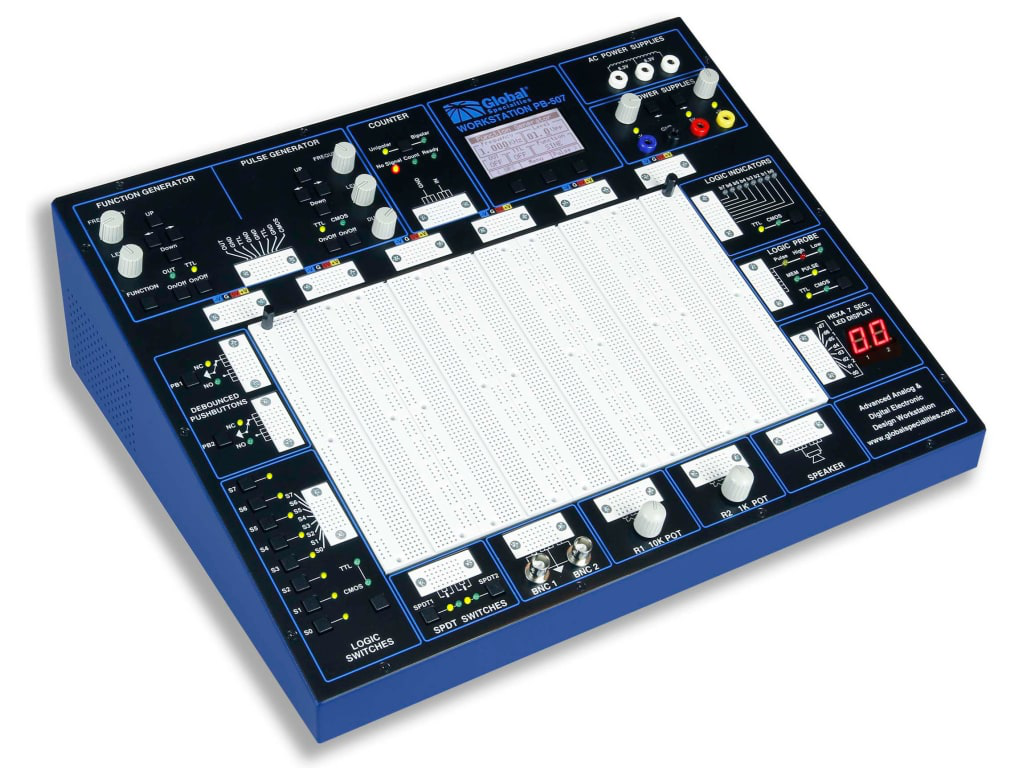

La estación de trabajo de diseño electrónico analógico y digital avanzado PB-507 es una herramienta potente y versátil para diseñadores de circuitos, ingenieros, técnicos, estudiantes y aficionados. Todos los controles digitales, el puerto USB y una amplia variedad de accesorios de circuitos integrados permiten una construcción rápida y precisa de prácticamente cualquier tipo de circuito analógico o digital.
· La pantalla LCD muestra la configuración de cada módulo activo
· La conexión USB permite ver y controlar desde una PC
· Elija su fuente de alimentación: 6.3 / 12.6 V AC, 5 V DC o variable ± 20 V DC
· Consiga energía de las conexiones del enchufe tipo banana o de las fuentes de alimentación de punto de conexión por encima de cada regleta de bus de la placa de pruebas
· Potente generador de funciones de ancho de banda de 1 MHz con salidas de onda sinusoidal, triangular y cuadrada
· Pulse Generator funciona como un segundo generador de funciones independiente donde puede modificar el ciclo de trabajo entre 10 y 90%
· El módulo de contador de frecuencia informa sobre la salida de sus propios circuitos especialmente diseñados
· Placa de circuito extraíble montada al ras con más de 4,100 puntos de contacto
Especificaciones generales
· Poder Entrada de CA de 3 hilos con interruptor selector de 110 V / 220 V
· Fuentes de alimentación Fijo 5 V CC a 1 A
CC variable - Positivo: 0 V a +20 V a 0,5 A
CC variable - Negativo: 0 V a -20 V a 0,5 A
CA fijo - 12,6 V Roscado al centro a 100 mA
· Interfaz de la computadora USB 2.0
· Generador de funciones 0.1 Hz a 1 MHz seleccionable en 7 rangos
· Voltaje de salida: 0 a + 10 V (20 Vp-p)
· Impedancia de salida: 600 Ω
· Formas de onda de salida: senoidal, cuadrada, triangular, TTL
· Generador de pulso Rango de frecuencia: 0.1 Hz a 1 MHz en 7 rangos
Modo de salida de salida: TTL o CMOS (seleccionable por interruptor)
Voltaje de salida: 0 a 15 Vp-p
· Rango de ciclo de trabajo: 10 a 90%
· Contador de frecuencias Rango de frecuencia 0.1 Hz - 1 MHz
· Pantalla LCD Pantalla LCD: lee voltios, amperios y frecuencia
· Pantalla de 7 segmentos (2) BCD a circuitos de visualización de 7 segmentos
· Indicadores lógicos 8 LED bicolores: rojo (alto) y verde (bajo)
· Sonda lógica Sonda lógica compatible con TTL / CMOS
· Interruptores lógicos (8) Interruptores lógicos individuales
· Altavoz 0.25 W, 8 Ω
· Pulsadores rebotados (2) Pulsadores de salida de colector abierto
· Interruptores (2) Tiro único, tiro doble (SPDT)
· Conector BNC (2) conectores BNC
· Potenciómetros 1K y 10K no comprometidos
· Tablero de circuitos 4150 puntos de amarre, extraíbles
· Bus de distribución de voltaje Vinculado directamente a las salidas de la fuente de alimentación
· Dimensiones 5.5 "x 16.5" x 12.75 "(alto x ancho x profundidad)
· Peso 14.5 libras
Incluye
· Software para PC
· Manual
· Cable de alimentación
· Cable USB
· Calibración
· Adaptadores
