El sistema Dynamics Cart and Track con Motion Encoder permite a los estudiantes explorar la cinemática, la dinámica, el impulso y la energía con la facilidad y precisión de la detección óptica de movimiento. El codificador de movimiento es un sistema óptico de detección de posición que registra el movimiento del carro y elimina la necesidad de un detector de movimiento para las actividades del carro sobre la vía. Además de un carro y receptor de codificador de movimiento, este sistema incluye un riel de aluminio (1,2 m o 2,2 m de longitud), un carro de émbolo de plástico de baja fricción, una polea ultra y todos los accesorios de fijación necesario.
como funciona
Si alguna vez se ha sentido frustrado por la necesidad de ajustar la alineación de un detector de movimiento, le complacerán los datos que recopilan sus alumnos con el codificador de movimiento. Un sensor óptico debajo del carro dinámico detecta el paso del carro sobre una franja marcada en la pista. La información de posición se envía como una señal IR codificada a un receptor al final de la pista. Al evitar la posibilidad de reflejos de sonido perdidos, este sistema solo óptico proporciona datos de movimiento excelentes, repetibles y resistentes al ruido.
Debido a que la información de posición se transmite mediante un haz de infrarrojos estrecho, la mejora de un segundo carro y el receptor de codificación de movimiento permite a los estudiantes registrar las posiciones de dos carros simultáneamente. Ahora los experimentos de colisión para estudiar el momento y la energía son muy fáciles de configurar.
Cuatro bandejas de masa facilitan la variación de la masa total del carro.
El botón disparador superelástico permite nuevos tipos de colisiones.
Una clavija antivuelco asegura que el carro rueda sobre la pista pero no fuera de la mesa.
La bandeja superior permite una fácil conexión de sensores y masas.
Los dos colores del carrito (verde azulado y gris) facilitan la discusión de colisiones.
Especificaciones
Resolución: 1mm
Tasa de datos útiles máxima: 30 Hz

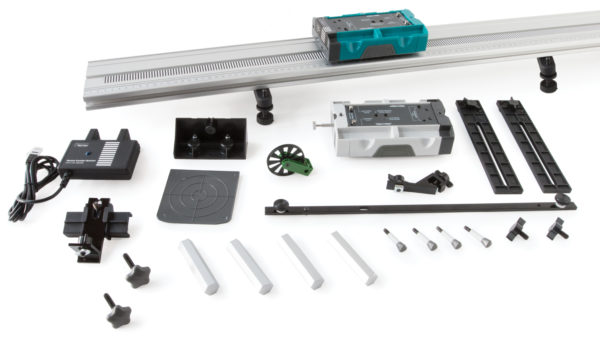

Qué está incluido
Carro dinámico y sistema de seguimiento con codificador de movimiento
Combinación de pista de 1,2 m/banco óptico
Carro de codificador de movimiento con tapas finales magneticos y de gancho y pila
Receptor codificador de movimiento
Carro de émbolo con tapas finales magnéticos y de gancho y pila
4 masas hexagonales de 125 g cada una
Hardware de montaje para sensor de fuerza de doble rango y acelerómetros
Tope final ajustable
2 niveladores ajustables de dos pies
Soporte para detector de movimiento
Detector de movimiento Reflector Bandera
Abrazadera de varilla
2 soportes de fotopuerta
ultra polea
Soporte de polea
