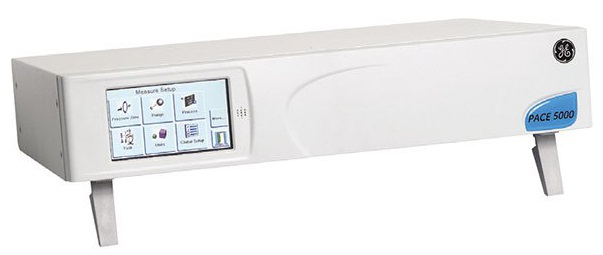

Controlador de presión modular, neumático de un solo canal PACE 5000 y calibrador (solo chasis - los módulos de control se venden por separado)
El nuevo controlador de presión neumático PACE5000 reúne la última tecnología de control y medición de GE Sensing para ofrecer una solución elegante y económica al control de presión para producción, prueba y calibración.
Emplea un control digital completo para proporcionar una alta estabilidad de control y una alta velocidad de giro, mientras que su sensor de presión caracterizado digitalmente ofrece la calidad, estabilidad, mayor ancho de banda y precisión asociada con esta última generación de dispositivos piezo-resistentes.
CARACTERÍSTICAS
- Primero de la nueva generación de controladores / indicadores de presión, diseñados en una plataforma modular.
- Facilidad de operación
- Prácticamente no hay tiempo de inactividad ni interrupción del instrumento debido a la modularidad
- Precisión mejorada
- Mejora la estabilidad a largo plazo
- Control de estabilidad 0,003% FS.
- Pantalla a color de alta resolución
- Operación de pantalla táctil
- Menos mantenimiento - intervalos más largos entre la calibración
- Generación de presión de alta precisión.
- Hasta 210 bar (indicador de 3000 psi / 21 MPa y absoluto)
- Menor costo de propiedad
- Opciones de Ethernet y CANBUS
- Deriva muy baja
- RS232 y conectividad IEEE como estándar
- Diseñado tanto para sistemas de rack de 482 mm (19 in) como para uso en bancos
- Compatibilidad hacia atrás con productos GE existentes (Druck DPI520)
- Compatibilidad con Intecal y software de terceros.
- Utiliza la tecnología de sensor piezo-resistiva única de GE
- Calibración negativa incluida como estándar
ESPECIFICACIONES
GE Druck PACE 5000 Especificaciones generales | ||
Medición de presión | ||
Rangos de presión estándar | Medidor de 25, 70, 200, 350 y 700 mbar, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135 y 210 bar calibre | |
Indicación de sobre rango | 10% por encima del rango de presión de escala completa. | |
Medios de presión | Gas seco, libre de aceite y no corrosivo mantenido a un valor del 10% por encima de la presión de salida máxima requerida. Se recomienda aire seco o nitrógeno. | |
Monitor | ||
Panel | ¼ Gráficos VGA de formato ancho, pantalla táctil a color. | |
Frecuencia de actualización | 2 veces por segundo | |
Leer | ± 9999999 | |
Unidades de presión | 24 unidades de escala más cuatro definidas por el usuario: Pa, hPa, kPa, MPa, kg / cm 2, kg / m 2, mmHg, cmHg, mHg, inHg, mmH 2 O, cmH 2 O, inH 2 O @ 4C, H 2 O @ 20C, H 2 O @ 60F, pies H 2 0 (@ 4C, 20C, 60F), psi, lb / ft 2, torr, atm, mbar y barra. | |
Actuación | ||
Rangos de precisión ≤ 200 mbar | 200 mbar = 0.02% Rdg + 0.02% FS, 70 mbar = 0.05% Rdg + 0.05% FS, 25 mbar = 0.1% Rdg + 0.1% FS, incluye linealidad, histéresis, repetibilidad y efectos de temperatura para presión manométrica y asume un estado estable y reducción a cero regular. Para presiones absolutas, agregue 0.1 mbar o 0.0015 psi | |
Rangos de precisión> 200 mbar | 0.01% Rdg + 0.01% FS incluye linealidad, histéresis, repetibilidad y efectos de temperatura para presiones manométricas y asume un estado estable y una puesta a cero regular. Para presiones absolutas, agregue 0.1 mbar o 0.0015 psi. | |
Precisión de calibre negativo | El error máximo en cualquier valor de presión dado es igual al error máximo en el valor de presión positiva equivalente. | |
Estabilidad a largo plazo | A 0.01% de lectura por año. 2 bar a 210 bar. 0.02% Rdg, 1 barra y 0.03% Rdg, 25 mbar-700 mbar | |
Precisión de referencia barométrica | Precisión para la referencia barométrica opcional de 0,1 mbar o 0,0015 psi. Incluye efectos de no linealidad, histéresis, repetibilidad y temperatura entre 15 ° C (59 ° F) y 45 ° C (113 ° F). Estabilidad de medición a largo plazo 0,1 mbar o 0,0015 psi por año. | |
Estabilidad del controlador | 0.003% FS | |
Consumo de gas | Todo el suministro de gas se entrega al sistema. No se usa gas en el modo de medición, o cuando el instrumento está apagado. | |
Eléctrico | ||
Fuente de alimentación | 90 V CA a 130 V CA a 47 a 63 Hz y 180 V CA a 260 V CA a 47 a 63 Hz. | |
Comunicaciones | ||
Comunicación | RS232, IEEE-488, emulación DPI520. Ampliación futura. | |
Ambiental | ||
Temperatura | Operando | 10 ° C a 50 ° C (50 ° F a 122 ° F) |
Calibrado | 15 ° C a 45 ° C (59 ° F a 113 ° F) | |
Almacenamiento | -20 ° C a 70 ° C (-4 ° F a 158 ° F) | |
Caza de focas | IP30 | |
Humedad | 5% de HR a 95% de HR sin condensación. | |
Vibración | Cumple con la definición. Stan 66-31 8.4 Cat 3 y MIL-T-28800E Cat 2. | |
Choque | Choque mecánico conforme a EN61010. | |
Conformidad | Marcado CE EN61010, EN61326, PED, ROHS y WEEE. | |
Físico | ||
Peso | 10.1 kg o 22 lbs. | |
Dimensiones | 440 mm x 2U x 320 mm (17.3 pulg. X 2U x 12.6 pulg.) | |
Conexiones neumáticas | G ⅛ mujer | |
Opcional: G G macho a ⅛ adaptadores hembra NPT, G ⅛ macho a ¼ NPT hembra adaptadores, G ⅛ macho a G ¼ hembra. | ||
