3B Scientific 8000678 [UE4010100-230] Experimento: Ecuación de las lentes (230 V, 50/60 Hz)

Procedencia: Alemania

Objetivo: Determinación de la distancia focal de una lente según el procedimiento de Bessel

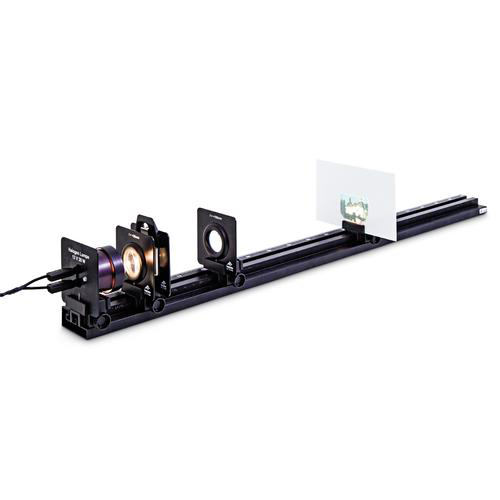

Sobre un banco óptico se pueden ordenar los elementos ópticos, lente, fuente de luz, pantalla y un objeto de proyección de tal forma que se genere una imagen nítida en la pantalla. A través de las relaciones geométricas de los pasos de los rayos por una lente delgada se puede determinar su distancia focal.

Incluye:

1. Banco óptico K, 1000 mm

Banco óptico de perfil de aluminio anodizado en negro, con escala milimétrica impresa.

·         Sección: aprox. 70x30 mm²

·         Longitud: 1000 mm

·         Masa: 1,2 kg

2. Jinetillo óptico K

Jinetillo óptico para los bancos ópticos K (U8475337 y U8475336). Con dos puntos de apriete para las placas de diafragma del sistema de óptica según Kröncke o placas de hasta 2 mm de espesor.

·         Dimensiones: aprox. 40x50x35 mm³

·         Masa:  aprox. 70 g

3. Lámpara óptica K

Lámpara óptica en una carcasa de forma cilíndrica sobre placa de diafragma de 100x100 mm2 para colocar el jinetillo óptico K (U8475350). Posibilidad de orientar el filamento perpendicular u horizontalmente.

·         Lámpara halógena:    12 V, 20 W

·         Conectores:    Casquillos de seguridad de 4-mm

·         Dimensiones: aprox. 60x100x100 mm³

·         Masa:  aprox. 130 g

4. Transformador 12 V, 25 VA (230 V, 50/60 Hz)

Transformador sencillo para experimentos de alumnos. Resistente a cortocircuito, con cable de conexión y 2 clavijas de seguridad de 4 mm conectables en cascada.

·         Transformador de seguridad según la norma EN 61558-2-6.

·         Separación segura entre la tensión de alimentación y circuitos de salida.

·         Salida: 12 V CA, max. 2 A

·         Dimensiones: aprox. 110x95x65 mm³

·         Masa: aprox. 0,64 kg

5.  Lente convergente K, f = 50 mm

Lentes de vidrio óptico de alta calidad. Engastadas en las placas de diafragma de 100x100 mm² a prueba de ruptura y golpes. Con indicación de la distancia focal.

·         Dimensiones: 100x100 mm²

·         Diámetro de la lente: 32 mm

·         Peso: 0.052 kg

6. Lente convergente K, f = 100 mm

Lentes de vidrio óptico de alta calidad. Engastadas en las placas de diafragma de 100x100 mm² a prueba de ruptura y golpes. Con indicación de la distancia focal.

·         Dimensiones: 100x100 mm²

·         Diámetro de la lente: 32 mm

·         Peso: 0.04 kg

7. Soporte de apriete K

Soporte de apriete robusto para diafragmas, filtros, objetos de difracción y otros objetos en marcos de diapositiva. En placa de diafragma de 100x100 mm²

·         Gama de apriete: 0,2 – 4 mm

·         Dimensiones: 100x100 mm²

·         Diámetro del agujero: 38 mm Ø

·         Peso: 0.08 kg

8. Objetos de proyección, juego de 4

Juego de cuarto objetos de proyección, en marco de diapositiva.

·         Dimensiones: 50x50 mm2

·         Peso: 0.02 kg

Volumen de suministro:

·         1 Escala, 15 mm con divisiones de escala de 0,1 mm

·         1 Foto

·         1 Diafragma en F

·         1 Uno de perlas

9. Pantalla de proyección K, blanca

Pantallas de proyección de plástico para fijación en jinetillo óptico K (U8475350).

·         Dimensiones: 200x150 mm²

·         Peso: 0.09 kg
