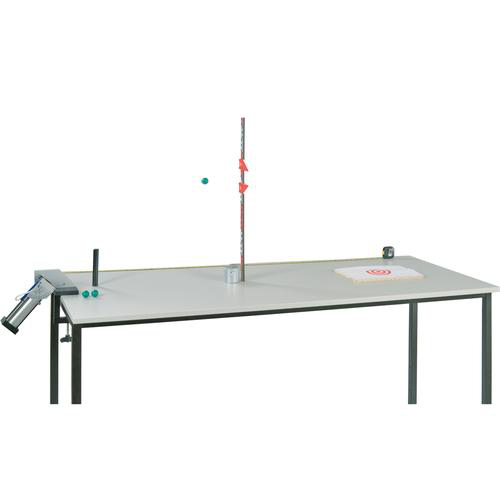

3B Scientific 8000533 [UE1030400] Experimento: Tiro parabólico (lanzador de esfera)

Procedencia: Alemania

Objetivo: Registro punto a punto de las “Parábolas de tiro“

El movimiento de una esfera que se dispara en el campo gravitacional en un ángulo con respecto a la horizontal describe una curva de vuelo parabólica, cuya altura y cuyo alcance dependen del ángulo y de la velocidad de disparo. La curva se mide punto a punto utilizando una escala vertical con dos indicadores de posición.

Incluye:

1. Equipo de lanzamiento

Temas de experimentación:

•              Tiro perpendicular, oblicuo, horizontal

•              Registro de la parábola de alcance en el tiro oblicuo

•              Determinación del alcance y de la altura de tiro en dependencia con el ángulo de tiro

•              Determinación de la velocidad inicial de lanzamiento a partir del alcance y la altura de tiro

•              Determinación de la velocidad de lanzamiento con un péndulo balístico

•              Choques elástico einelástico

Equipo de experimentación para el estudio cuantitativo de las leyes que actúan sobre un proyectil:

•              Lanzamiento vertical, inclinado y horizontal, recepción de parábolas de caída en función del ángulo y el alcance del proyectil.

•              Tres diferentes velocidades de lanzamiento reproducibles, ángulo de lanzamiento de regulación continua, altura de lanzamiento constante, con distintos ángulos de lanzamiento, dado que el punto de giro del equipo y el de lanzamiento coinciden, y la eyección de la bola se realiza casi con ausencia de rotación.

•              La construcción encapsulada y la utilización de bolas de plástico garantizan una experimentación segura.

•              El equipo de lanzamiento se fija a un tablero de mesa mediante el soporte U10361, o puede emplearse conjuntamente con el péndulo balístico U10362.

•              Distancias de lanzamiento horizontal:     1,1 m, 2,3 m y 4,5 m

•              Ángulo de lanzamiento:   0°–90°, ajuste libre

•              Reproducibilidad con 45°:           desviación estándar menor a 1%

•              Desviación estándar de la distancia del tiro:       < 1%

•              Diámetro de la bola:         25 mm

•              Peso de la bola:    7 g

•              Dimensiones:       205x65x60 mm³

•              Peso:        480 g

Volumen de suministro:

•              1 Aparato de tiro libre

•              3 Bolas de plástico

•              1 Atacadera

•              1 Tonillo de aletas M8x20

2. Soporte para equipo de lanzamiento

Abrazadera de mesa, de aluminio anodizado, para el equipo de lanzamiento U10360.

•              Abertura: 10 mm a 65 mm

•              Dimensiones: 150x70x80 mm³

•              Peso: 710 g

3. Escala de alturas, 1 m

Escala de alturas con espiga soporte (d = 12 mm) para posicionar verticalmente por medio de un pie cónico. Divisiones como U8401550.

•              Peso: 0.38 kg

•              Dimensiones: 1 x 3 x 100 cm

4. Índices para las escalas, juego

Juego de índices compuesto de 2 indices de plástico rojo, como marcas desplazables, apropiados para las escalas 1000742 y 1000743.

•              Dimensiones en mm: 120x40x20 mm³

•              Peso: 0.06 kg

5. Base con orificio central 1000 g

Pie macizo, para alojamiento de varillas de hasta 13 mm Ø. De fundición de hierro recubierta de polvo de resina epoxi.

Peso: 1.18 kg

6. Cinta mêtrica de bolsillo, 2m

De fleje de acero para resortes, con botón de ajuste y muelle recuperador.

Longitud: 2 m / 79’’

Escalas: cm, mm / 1/32’’

Peso: 0.071 kg

Dimensiones: 6 x 6 x 2 cm
